Исследуйте, страница 94 - гдз по физике 7 класс учебник Кронгарт, Даданбеков

Исследуйте

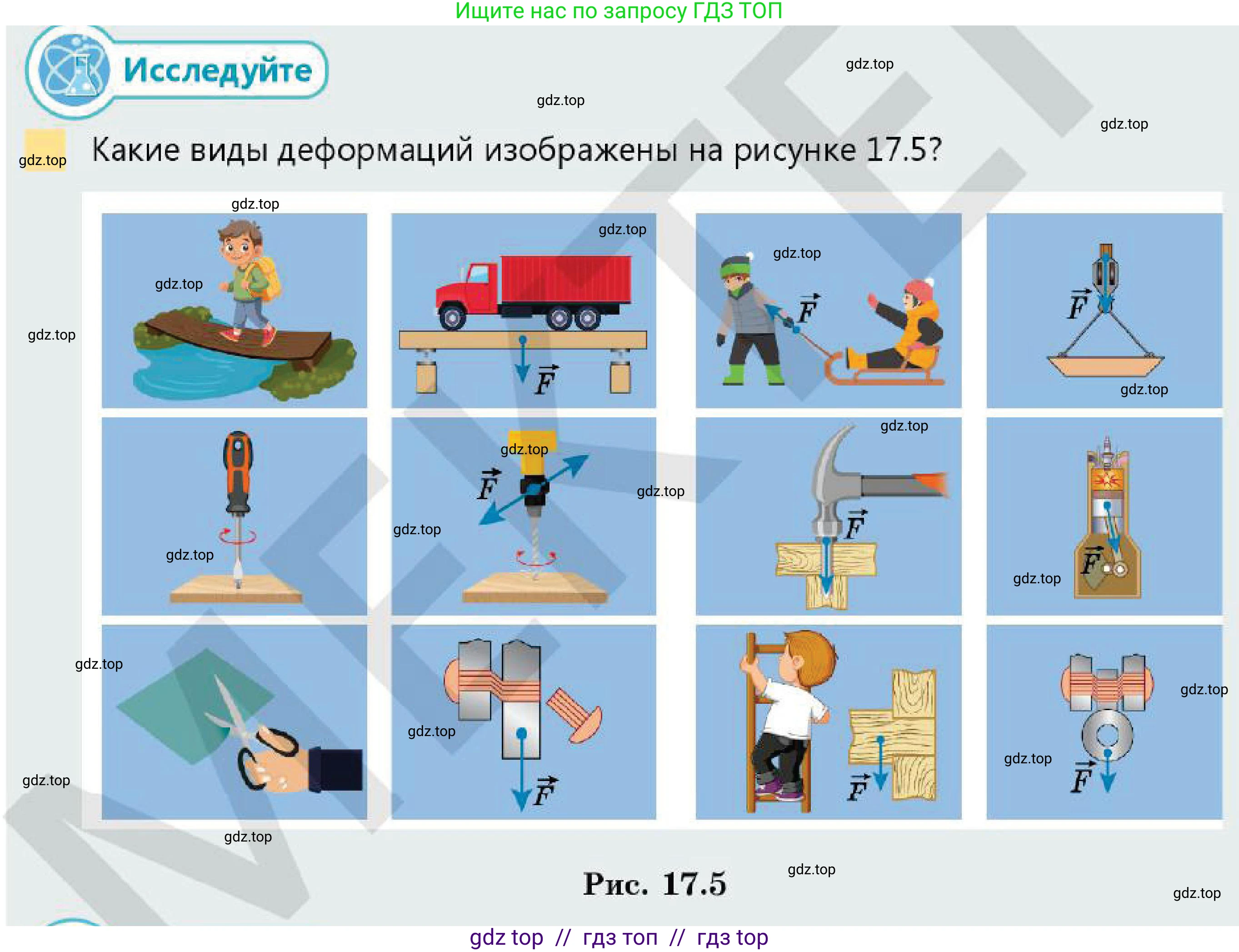

Какие виды деформаций изображены на рисунке 17.5?

Рис. 17.5

Деформация изгиба

Возникает, когда на тело (например, стержень или балку) действует сила, перпендикулярная его оси. В результате изгиба внешние слои тела растягиваются, а внутренние сжимаются. На рисунке данный вид деформации показан на примере доски, прогибающейся под весом мальчика (верхний ряд, слева), и мостовой балки под весом грузовика (верхний ряд, второй слева).

Ответ: деформация изгиба.

Деформация растяжения

Происходит, когда к телу приложены силы, направленные от него вдоль одной прямой, что приводит к увеличению его длины. На рисунке это деформация верёвки, которой тянут санки (верхний ряд, третий слева), и деформация тросов, на которых подвешен груз (верхний ряд, справа).

Ответ: деформация растяжения.

Деформация кручения

Возникает под действием пары сил, вращающих тело вокруг его продольной оси. При этом слои тела поворачиваются друг относительно друга. Примерами служат стержень отвёртки при вкручивании шурупа (средний ряд, слева) и сверло дрели во время работы (средний ряд, второй слева).

Ответ: деформация кручения.

Деформация сжатия

Является противоположностью растяжения и возникает, когда на тело действуют силы, направленные к нему вдоль одной прямой, что приводит к уменьшению его длины. На рисунках показано сжатие гвоздя при ударе молотком (средний ряд, третий слева) и сжатие шатуна в двигателе внутреннего сгорания (средний ряд, справа).

Ответ: деформация сжатия.

Деформация сдвига (среза)

Происходит, когда части тела смещаются друг относительно друга под действием сил, приложенных параллельно поверхности их возможного разделения. Если деформация приводит к разделению тела, её называют срезом. Примеры на рисунке: разрезание бумаги ножницами (нижний ряд, слева), деформация заклёпки и штифта в соединениях (нижний ряд, второй слева и справа), а также деформация деревянного бруска в месте крепления (нижний ряд, третий слева).

Ответ: деформация сдвига (среза).
