Номер 5, страница 23 - гдз по химии 7 класс рабочая тетрадь Габриелян

Химические знаки и формулы. Глава I. Химия в центре естествознания - номер 5, страница 23.

Условие.

5. Рассмотрите рисунок 5. Постройте столбчатую диаграмму, отражающую содержание некоторых элементов в организме человека по массе. Над соответствующими столбиками напишите символы и русские названия химических элементов, содержащихся в организме человека.

Рис. 5. Содержание некоторых химических элементов в организме человека, % по массе

$H$ 10%

$O$ 62%

$P$ 1%

$C$ 21%

$Ca$ 2,08%

$Na$ 0,08%

$Mg$ 0,03%

$S$ 0,16%

$Cl$ 0,1%

$N$ 3%

$K$ 0,23%

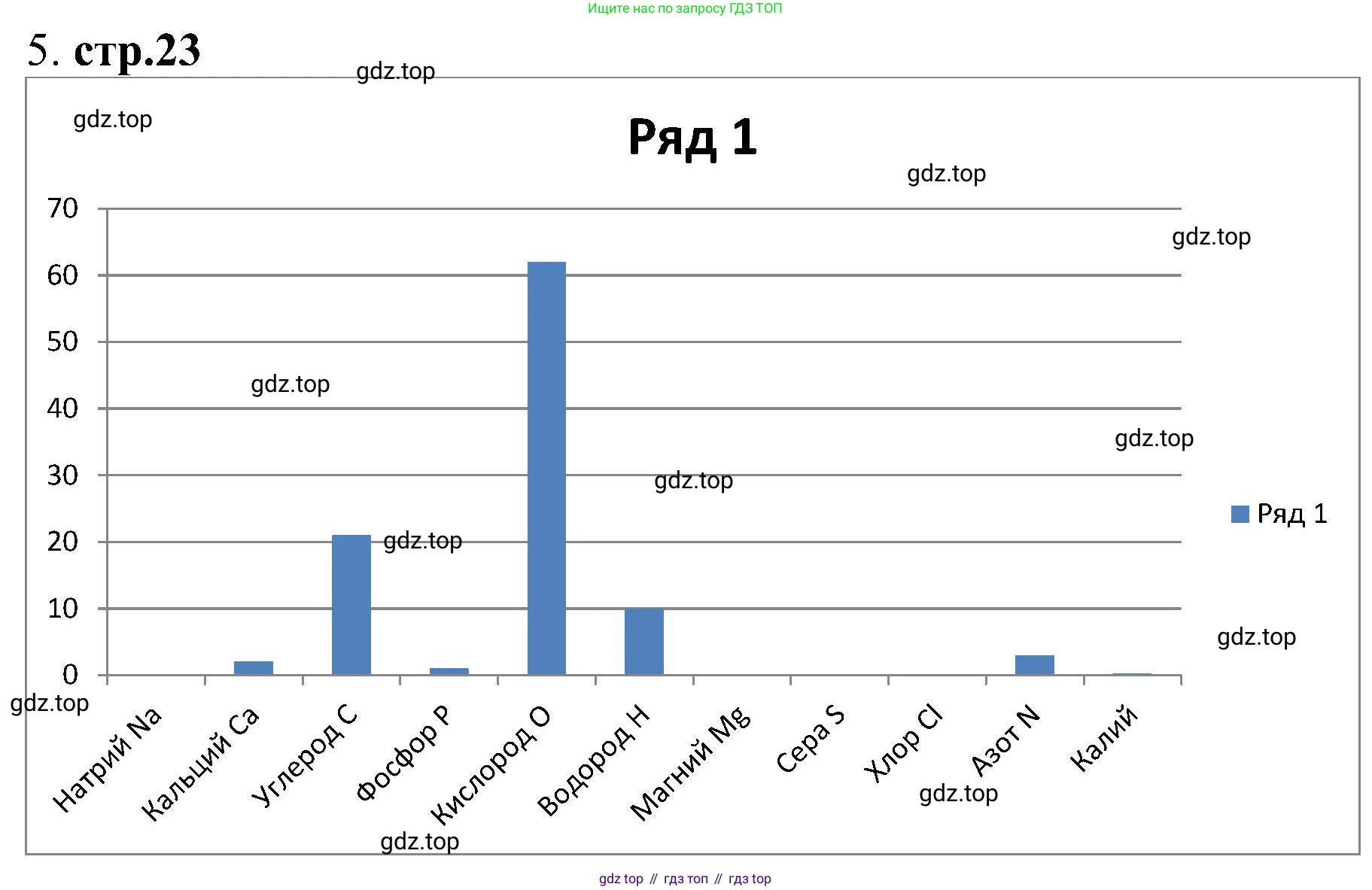

Решение.

Решение 2.

Построение столбчатой диаграммы, отражающей содержание некоторых элементов в организме человека по массе

Для построения столбчатой диаграммы, отражающей содержание некоторых элементов в организме человека по массе, необходимо использовать данные из Рис. 5 и приложенную сетку. Сетка имеет 11 столбцов и 20 строк.

1.Определение масштаба: Поскольку максимальное содержание элемента (Кислорода) составляет $62\%$, а сетка по вертикали имеет $20$ клеток, наиболее удобный масштаб для вертикальной оси (ось Y) - это $5\%$ на одну клетку. Таким образом, вся высота сетки ($20$ клеток) будет соответствовать $20 \times 5\% = 100\%$.

2.Распределение элементов по столбцам: Каждый из $11$ столбцов сетки будет представлять отдельный химический элемент. Для наглядности рекомендуется расположить элементы в порядке убывания их процентного содержания.

3.Расчет высоты столбиков: Для каждого элемента высота столбика в клетках рассчитывается по формуле:

Высота в клетках = $\frac{\text{Процентное содержание элемента}}{5\%}$

Ниже приведены данные и расчетные высоты столбиков:

• Кислород (O): $62\%$ $\rightarrow \frac{62}{5} = 12.4$ клеток. Начертить столбик высотой $12$ полных клеток, начиная от нижней линии, и закрасить примерно $40\%$ следующей, $13$-й клетки.

• Углерод (C): $21\%$ $\rightarrow \frac{21}{5} = 4.2$ клеток. Начертить столбик высотой $4$ полных клетки и закрасить примерно $20\%$ следующей, $5$-й клетки.

• Водород (H): $10\%$

• Водород (H): $10\%$ $\rightarrow \frac{10}{5} = 2.0$ клетки. Начертить столбик высотой $2$ полные клетки.

• Азот (N): $3\%$

• Азот (N): $3\%$ $\rightarrow \frac{3}{5} = 0.6$ клетки. Начертить столбик высотой примерно $60\%$ одной клетки.

• Кальций (Ca): $2.08\%$ $\rightarrow \frac{2.08}{5} = 0.416$ клетки. Начертить столбик высотой примерно $42\%$ одной клетки.

• Фосфор (P): $1\%$ $\rightarrow \frac{1}{5} = 0.2$ клетки. Начертить столбик высотой примерно $20\%$ одной клетки.

• Калий (K): $0.23\%$ $\rightarrow \frac{0.23}{5} = 0.046$ клетки. Начертить столбик высотой примерно $5\%$ одной клетки.

• Сера (S): $0.16\%$ $\rightarrow \frac{0.16}{5} = 0.032$ клетки. Начертить столбик высотой примерно $3\%$ одной клетки.

• Хлор (Cl): $0.1\%$ $\rightarrow \frac{0.1}{5} = 0.02$ клетки. Начертить столбик высотой примерно $2\%$ одной клетки.

• Натрий (Na): $0.08\%$ $\rightarrow \frac{0.08}{5} = 0.016$ клетки. Начертить столбик высотой примерно $1.6\%$ одной клетки.

• Магний (Mg): $0.03\%$ $\rightarrow \frac{0.03}{5} = 0.006$ клетки. Начертить столбик высотой примерно $0.6\%$ одной клетки.

4.Обозначения: Над каждым построенным столбиком следует написать символ соответствующего химического элемента и его русское название. Например, над столбиком для Кислорода следует написать "O Кислород".

Таким образом, столбчатая диаграмма, построенная на приложенной сетке с использованием описанного масштаба и порядка следования элементов, наглядно отобразит массовое содержание указанных химических элементов в организме человека.
