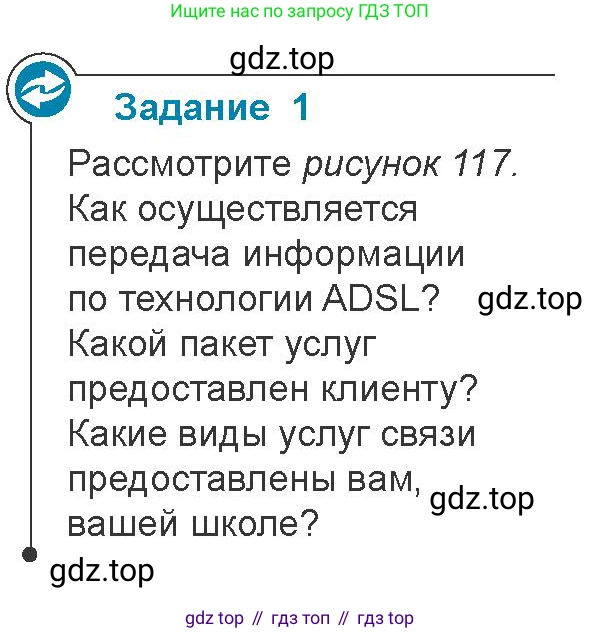

Задание 1

Рассмотрите рисунок 117. Как осуществляется передача информации по технологии ADSL?

Какой пакет услуг предоставлен клиенту?

Какие виды услуг связи предоставлены вам, вашей школе?

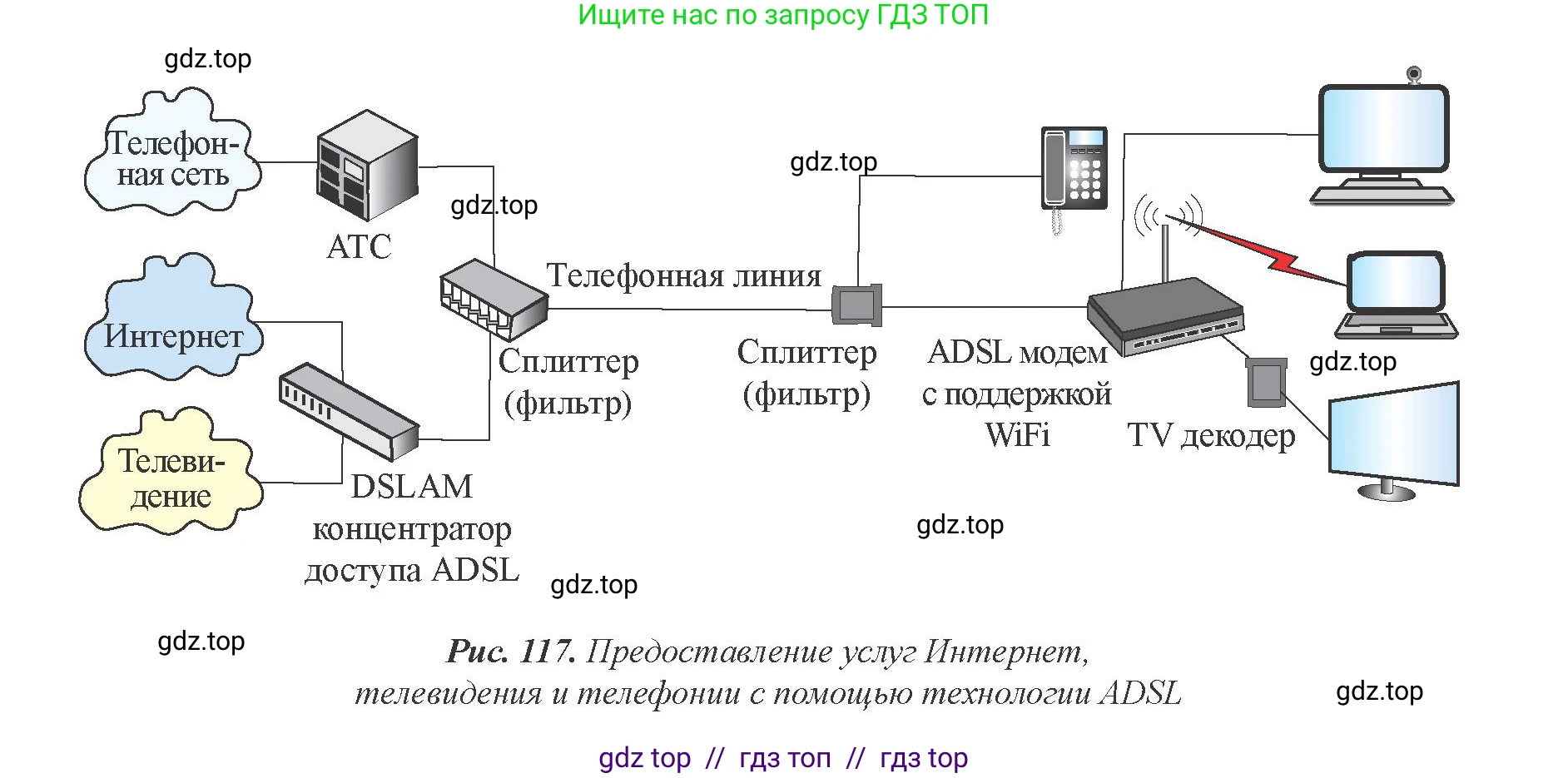

Рис. 117. Предоставление услуг Интернет, телевидения и телефонии с помощью технологии ADSL

Как осуществляется передача информации по технологии ADSL?

Передача информации по технологии ADSL (Asymmetric Digital Subscriber Line — асимметричная цифровая абонентская линия) происходит по существующей телефонной линии. Особенность технологии заключается в том, что она позволяет одновременно использовать телефонную связь, доступ в Интернет и цифровое телевидение по одному и тому же медному кабелю. Это достигается за счет частотного разделения каналов.

1. На стороне провайдера (на телефонной станции) сигналы из телефонной сети, сети Интернет и сети телевидения объединяются. Телефонный сигнал от АТС и цифровой сигнал (Интернет, ТВ) от DSLAM-концентратора поступают на сплиттер (фильтр). Сплиттер — это устройство, которое объединяет низкочастотный сигнал телефонной связи (в диапазоне 0.3–3.4 кГц) и высокочастотный сигнал для передачи данных в одну линию.

2. Объединенный сигнал передается по телефонной линии до абонента (клиента).

3. В квартире или доме клиента устанавливается еще один сплиттер. Он выполняет обратную функцию — разделяет общий сигнал на две составляющие: низкочастотную и высокочастотную.

4. Низкочастотный сигнал поступает на телефонный аппарат, позволяя совершать и принимать звонки как обычно.

5. Высокочастотный сигнал поступает на ADSL-модем. Модем преобразует этот сигнал в цифровые данные. Далее эти данные могут быть переданы на компьютер по кабелю (Ethernet) или по беспроводной сети (Wi-Fi), а также на специальную ТВ-приставку (TV-декодер), которая, в свою очередь, подключается к телевизору для просмотра цифровых каналов (IPTV).

Таким образом, ADSL использует не задействованные для обычной телефонной связи частоты в телефонном кабеле для высокоскоростной передачи данных, не мешая при этом работе телефона.

Ответ: Передача информации по технологии ADSL осуществляется по обычной телефонной линии с помощью частотного разделения: низкие частоты используются для телефонной связи, а высокие — для передачи цифровых данных (Интернет и ТВ). На обоих концах линии (у провайдера и у клиента) устанавливаются сплиттеры для объединения и разделения сигналов.

Какой пакет услуг предоставлен клиенту?

На основе анализа схемы можно сделать вывод, что клиенту предоставляется комплексный пакет услуг, часто называемый "Triple Play" (Тройная услуга). Он включает в себя: услугу телефонной связи (сигнал из "Телефонной сети" через АТС и телефонную линию поступает на телефонный аппарат клиента), услугу доступа в Интернет (данные из сети "Интернет" через концентратор DSLAM и ADSL-модем поступают на устройства клиента), и услугу цифрового телевидения или IPTV (телевизионный сигнал из сети "Телевидение" через DSLAM и ADSL-модем передается на TV-декодер и далее на телевизор).

Ответ: Клиенту предоставлен пакет услуг "Triple Play", включающий в себя телефонию, доступ в Интернет и цифровое телевидение.

Какие виды услуг связи предоставлены вам, вашей школе?

Этот вопрос предполагает индивидуальный ответ, но можно описать типичные ситуации. Для частного пользователя ("вам") сегодня наиболее распространены услуги мобильной связи и высокоскоростного доступа в Интернет, чаще всего по оптоволоконным технологиям (FTTB/GPON), которые пришли на смену ADSL. Стационарная телефония и цифровое телевидение также доступны, часто в рамках пакетных предложений от провайдеров.

Для учебного заведения ("вашей школе") ключевой услугой является высокоскоростной доступ в Интернет, как правило, по выделенному оптоволоконному каналу. Это необходимо для поддержки образовательного процесса, работы электронных дневников и журналов, доступа к образовательным платформам. Также в школах функционирует внутренняя локальная сеть (проводная и Wi-Fi) и телефонная связь для административных и учебных нужд.

Ответ: Мне как частному пользователю предоставлены услуги мобильной связи и высокоскоростного доступа в Интернет. Моей школе предоставлены услуги высокоскоростного доступа в Интернет по выделенной линии, услуги телефонии и организована внутренняя локальная сеть.
