Перерисуйте в тетрадь рисунок. На приведенные ниже вопросы дайте обоснованный ответ в письменном виде.

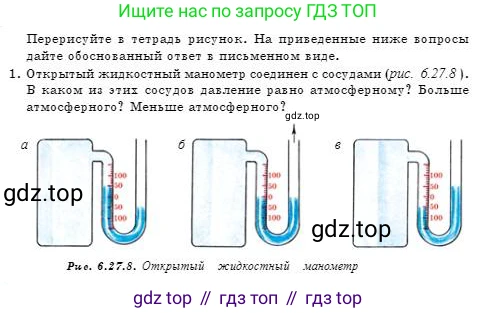

1. Открытый жидкостный манометр соединен с сосудами (рис. 6.27.8). В каком из этих сосудов давление равно атмосферному? Больше атмосферного? Меньше атмосферного?

Рис. 6.27.8. Открытый жидкостный манометр

Давление равно атмосферному

В случае а уровни жидкости в левом и правом коленах U-образной трубки манометра находятся на одной высоте. Давление на поверхность жидкости в правом, открытом колене равно атмосферному. Давление на поверхность жидкости в левом колене равно давлению газа в сосуде. Поскольку уровни жидкости равны, то и давления на них равны. Следовательно, давление в сосуде а равно атмосферному давлению: $P_{сосуд} = P_{атм}$.

Ответ: в сосуде а.

Давление больше атмосферного

В случае б уровень жидкости в левом колене, соединенном с сосудом, ниже, чем в правом, открытом колене. Это означает, что газ в сосуде давит на жидкость с большей силой, чем атмосфера. Давление газа в сосуде уравновешивается атмосферным давлением и давлением столба жидкости высотой $h$ (разность уровней). Таким образом, давление в сосуде б больше атмосферного на величину гидростатического давления этого столба жидкости: $P_{сосуд} = P_{атм} + \rho g h$.

Ответ: в сосуде б.

Давление меньше атмосферного

В случае в уровень жидкости в левом колене, соединенном с сосудом, выше, чем в правом, открытом колене. Это означает, что атмосферное давление, действующее на жидкость в правом колене, больше, чем давление газа в сосуде. Атмосферное давление уравновешивает давление газа в сосуде и давление столба жидкости высотой $h$. Следовательно, давление в сосуде в меньше атмосферного на величину гидростатического давления столба жидкости высотой $h$: $P_{сосуд} = P_{атм} - \rho g h$.

Ответ: в сосуде в.
