Номер 50.3, страница 180 - гдз по физике 7-9 класс сборник задач Лукашик, Иванова

Глава 7. Электрические явления. Параграф 50. Электрическая цепь - номер 50.3, страница 180.

Условие.

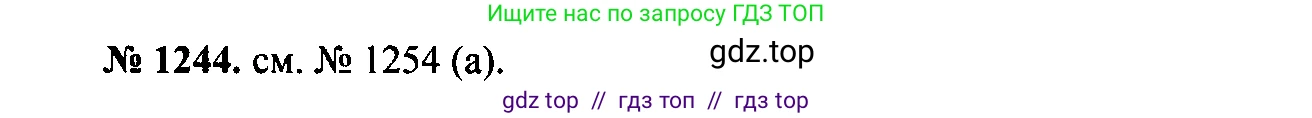

50.3 [1244] Начертите схему электрической цепи, состоящей из гальванического элемента (или аккумулятора), выключателя и электрической лампы.

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Решение

Чтобы начертить схему электрической цепи, нужно использовать стандартные условные обозначения для каждого элемента. В данной задаче требуется составить схему из источника тока (гальванического элемента), выключателя и лампы, соединенных последовательно.

Условные обозначения элементов:

Гальванический элемент (источник тока) обозначается двумя параллельными линиями разной длины. Длинная линия — это положительный полюс (+), а короткая и толстая — отрицательный (–).

Электрическая лампа (потребитель) обозначается кружком с крестом внутри.

Выключатель (ключ) обозначается разрывом в цепи с подвижным контактом, который служит для замыкания и размыкания цепи.

Соединив эти три элемента последовательно, то есть один за другим, с помощью проводников (изображаемых линиями), мы получим требуемую электрическую схему. Ниже представлена такая схема с разомкнутым выключателем.

Ответ:

Схема электрической цепи, состоящей из последовательно соединенных гальванического элемента, выключателя и электрической лампы, изображена на рисунке выше. Элементы соединены проводниками и образуют единый контур. При замыкании выключателя в цепи возникает электрический ток, в результате чего лампа начинает светиться.
