Глава 7. Электрические явления. Параграф 50. Электрическая цепь - номер 50.9, страница 180.

Условие.

50.9 [1248] Рассмотрите электрическую установку, изображённую на рисунке VII-29. Что в ней является источником тока, а что — приёмником электрической энергии? Каково направление тока в проводнике, соединяющем лампу со звонком, когда ключ замкнут?

Рис. VII-29

Решение.

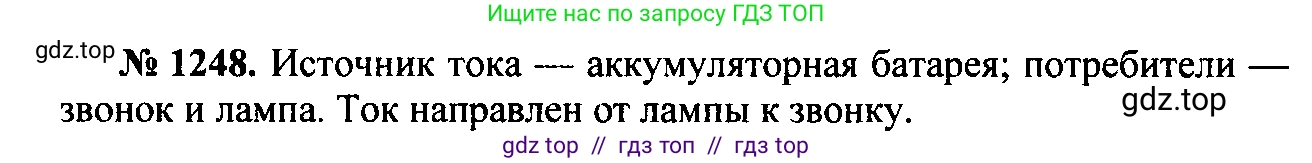

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Что в ней является источником тока, а что — приёмником электрической энергии?

Источником тока в данной электрической цепи является устройство, которое преобразует какой-либо вид энергии в электрическую. На рисунке в качестве источника тока выступает гальванический элемент или аккумулятор, обозначенный прямоугольником с клеммами «+» (положительный полюс) и «−» (отрицательный полюс).

Приёмниками (или потребителями) электрической энергии являются устройства, которые преобразуют электрическую энергию в другие виды энергии (световую, тепловую, звуковую, механическую). В данной установке приёмниками являются электрическая лампа и электрический звонок. Лампа преобразует электрическую энергию в световую и тепловую, а звонок — в звуковую.

Ответ: источником тока является гальванический элемент (аккумулятор), а приёмниками электрической энергии — электрическая лампа и электрический звонок.

Каково направление тока в проводнике, соединяющем лампу со звонком, когда ключ замкнут?

Когда ключ замкнут, в цепи возникает электрический ток. Согласно общепринятому соглашению, за направление электрического тока в цепи принимается направление движения положительных зарядов. Во внешней цепи (вне источника) ток течёт от положительного полюса источника к отрицательному.

Проследим путь тока в изображённой цепи при замкнутом ключе: ток выходит из положительной клеммы («+») источника, проходит через ключ, затем поступает на электрический звонок. После звонка ток течёт по проводнику к электрической лампе, проходит через неё и по другому проводнику возвращается к отрицательной клемме («−») источника.

Таким образом, в проводнике, который соединяет звонок и лампу, электрический ток направлен от звонка к лампе.

Ответ: когда ключ замкнут, ток в проводнике, соединяющем лампу со звонком, направлен от звонка к лампе.
