§ 50. Электрическая цепь. Глава 7. Электрические явления - номер 50.16, страница 181.

50.16 [1255] На рисунке VII-33 изображена развёрнутая схема расположения стен комнат, где указаны ввод тока, расположение звонка и кнопок. Сделайте рисунок в тетради и начертите схему

Ввод

Рис. VII-33

размещения проводов так, чтобы можно было включать звонок из каждой комнаты.

Для того чтобы звонок можно было включать из каждой комнаты, где установлена кнопка, необходимо соединить эти кнопки параллельно. При параллельном соединении замыкание любой из кнопок приводит к замыканию всей цепи, в результате чего звонок начинает работать.

Решение

Прокладку проводов необходимо выполнить следующим образом:

1. От одного из контактов источника питания («Ввод»), условно назовём его «фаза», провод ведётся к распределительной точке (или коробке). От этой точки прокладываются два провода: один к первому контакту кнопки в левой комнате, а второй — к первому контакту кнопки в правой комнате.
2. Вторые контакты обеих кнопок также соединяются вместе. От их общей точки соединения провод ведётся к одному из контактов электрического звонка в средней комнате.
3. Второй контакт источника питания («Ввод»), условно «ноль», подключается напрямую ко второму, оставшемуся свободному контакту звонка.

Таким образом, при нажатии на любую из кнопок образуется замкнутая электрическая цепь: Источник тока → Кнопка → Звонок → Источник тока, и звонок срабатывает. Нажатие второй кнопки в этот момент не повлияет на работу схемы.

Принципиальная электрическая схема:

На принципиальной схеме наглядно показано параллельное подключение двух кнопок (S1, S2) к источнику питания и нагрузке (звонку H).

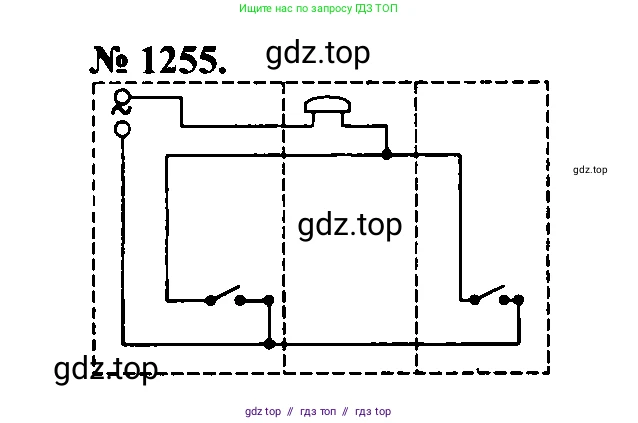

Схема размещения проводов на плане:

На рисунке ниже показано, как можно физически проложить провода по стенам комнат в соответствии с принципиальной схемой. Для наглядности провода окрашены в разные цвета.

Ответ:

Чтобы звонок можно было включать из любой комнаты, необходимо соединить кнопки параллельно. Схема размещения проводов, реализующая такое подключение, показана на рисунке выше.
