Глава 7. Электрические явления. Параграф 50. Электрическая цепь - номер 50.17, страница 182.

Условие.

50.17 [1256] На рисунке VII-34 изображена схема расположения приборов на стене. Сделайте рисунок в тетради и начертите схему соединения приборов (розетка всегда должна быть под напряжением).

Ввод

Рис. VII-34

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Решение

На рисунке VII-34 показана схема расположения следующих электротехнических устройств:

• Ввод - клеммы для подключения к источнику электроэнергии (электрической сети). Обычно это два провода: фазный (L) и нулевой (N).

• Лампа (обозначена кругом с крестом внутри) - потребитель электрической энергии.

• Выключатель (обозначен разрывом линии с наклонной чертой) - устройство для управления лампой, то есть для замыкания и размыкания её цепи питания.

• Розетка (обозначена кругом с двумя точками внутри) - устройство для подключения переносных электроприборов.

Для составления принципиальной электрической схемы необходимо учесть основное требование: "розетка всегда должна быть под напряжением". Это означает, что розетка должна быть подключена к сети напрямую, независимо от положения выключателя.

Чтобы выполнить это условие, розетку подключают параллельно вводу. То есть, фазный провод (L) от ввода напрямую подключается к одному контакту розетки, а нулевой (N) - к другому.

Лампа, в свою очередь, должна включаться и выключаться с помощью выключателя. Для этого выключатель и лампа соединяются последовательно. В целях электробезопасности выключатель принято устанавливать в разрыв фазного провода (L). Таким образом, фазный провод от ввода сначала идет на выключатель, от выключателя - на один контакт лампы, а второй контакт лампы подключается к нулевому проводу (N).

В итоге, мы получаем схему с двумя параллельными ветвями, подключенными к вводу:

1. Первая ветвь - розетка, которая всегда находится под напряжением.

2. Вторая ветвь - последовательно соединенные выключатель и лампа.

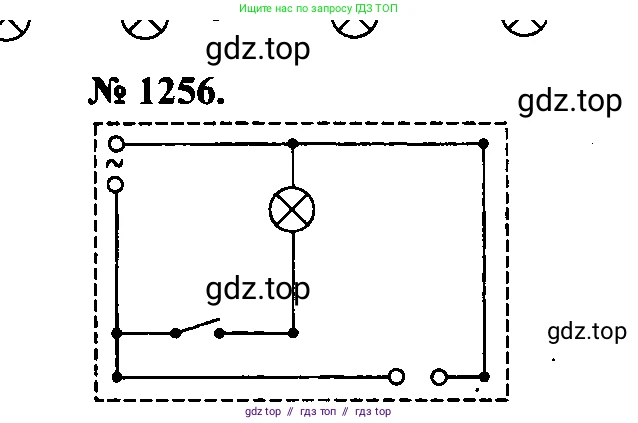

Ответ:

Принципиальная электрическая схема соединения приборов выглядит следующим образом:
