Глава 7. Электрические явления. Параграф 50. Электрическая цепь - номер 50.18, страница 182.

Условие.

50.18 [1257] На рисунке VII-35 изображено расположение приборов в комнате. Начертите схему проводки (выключатель включает только лампу, розетки всегда должны быть под напряжением).

Потолок

Ввод

Стена

Рис. VII-35

Решение.

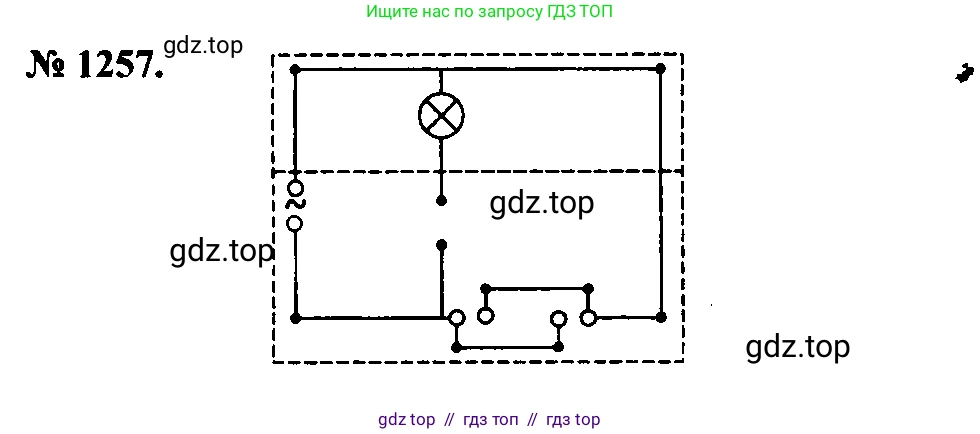

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Для решения этой задачи необходимо разработать принципиальную электрическую схему, которая будет соответствовать заданным условиям. Основное требование заключается в том, что две розетки должны быть постоянно под напряжением, а лампа на потолке должна включаться и выключаться при помощи настенного выключателя.

Решение

В бытовых электрических сетях для подключения нескольких потребителей используется параллельное соединение. Это гарантирует, что на каждый прибор подается полное напряжение сети, и они могут работать независимо друг от друга.

Исходя из этого принципа и требований задачи, схема подключения будет следующей:

1. Подключение розеток: Чтобы розетки всегда оставались под напряжением, их подключают напрямую к входным проводам — фазному (L) и нулевому (N). Две розетки соединяются между собой параллельно. Это означает, что фазный провод подводится к соответствующим клеммам обеих розеток, а нулевой — к другим соответствующим клеммам.
2. Подключение лампы и выключателя: Лампа также подключается к сети параллельно розеткам, чтобы на нее подавалось то же напряжение. Однако, чтобы ей можно было управлять, в цепь ее питания включают выключатель. Согласно правилам электробезопасности, выключатель всегда устанавливается в разрыв фазного провода (L), идущего к нагрузке (лампе). Нулевой провод (N) подключается к лампе напрямую, без разрыва. Таким образом, лампа и выключатель оказываются соединены последовательно друг с другом, а вся эта цепь (лампа + выключатель) подключается параллельно к основной линии питания.

Ниже приведена принципиальная электрическая схема, реализующая данное подключение. На схеме фазный провод (L) для наглядности показан красным цветом, а нулевой (N) — синим.

Ответ:

Представленная выше принципиальная электрическая схема показывает правильное подключение приборов в комнате. Розетки соединены параллельно и подключены напрямую к вводу питания, что обеспечивает их постоянную работоспособность. Лампа соединена последовательно с выключателем, и эта группа подключена параллельно розеткам. Выключатель установлен в разрыв фазного провода, что позволяет безопасно управлять освещением, не отключая при этом питание розеток.
