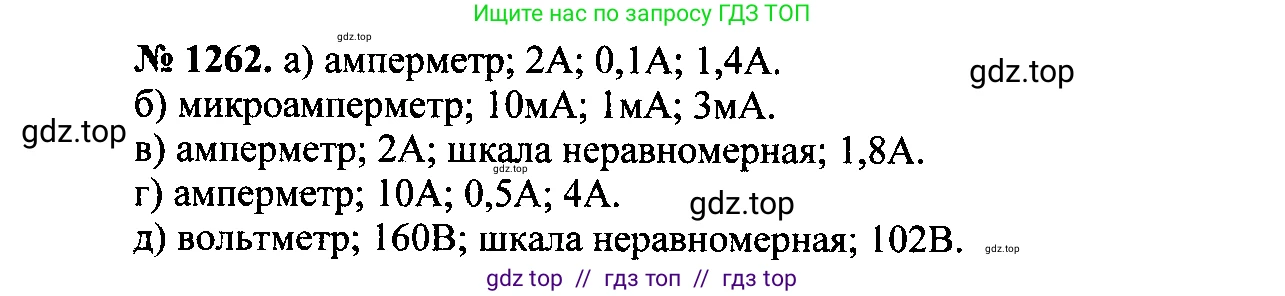

51.7 [1262] На рисунке VII-38 изображены шкалы электроизмерительных приборов. Как называются эти приборы? Каковы пределы измерения приборов? Чему равна цена деления шкалы каждого прибора? Запишите показания приборов.

а) Название: Амперметр

Предел измерения: $0 \text{ А}$ до $2 \text{ А}$

Цена деления: $0.02 \text{ А}$

Показания: $1.3 \text{ А}$

б) Название: Миллиамперметр

Предел измерения: $-5 \text{ мА}$ до $5 \text{ мА}$

Цена деления: $0.1 \text{ мА}$

Показания: $3.5 \text{ мА}$

в) Название: Микроамперметр

Предел измерения: $-50 \text{ мкА}$ до $50 \text{ мкА}$

Цена деления: $1 \text{ мкА}$

Показания: $-20 \text{ мкА}$

г) Название: Амперметр

Предел измерения: $0 \text{ А}$ до $10 \text{ А}$

Цена деления: $0.2 \text{ А}$

Показания: $6.8 \text{ А}$

д) Название: Вольтметр

Предел измерения: $0 \text{ В}$ до $150 \text{ В}$

Цена деления: $1 \text{ В}$

Показания: $110 \text{ В}$

Дано:

Изображения шкал пяти электроизмерительных приборов (а, б, в, г, д).

Единицы измерения на приборах являются основными или дольными единицами системы СИ. При необходимости будет произведен перевод:
миллиампер (мА): $1 \text{ мА} = 10^{-3} \text{ А}$
микроампер (мкА): $1 \text{ мкА} = 10^{-6} \text{ А}$

Найти:

Для каждого прибора: название, пределы измерения, цену деления шкалы и показания.

Решение:

а) На шкале прибора указана буква "А", что соответствует Амперу — единице измерения силы тока. Следовательно, это амперметр. Шкала прибора проградуирована от 0 до 2 А, значит, предел измерения составляет 2 А. Для определения цены деления шкалы найдем разность значений двух соседних оцифрованных штрихов (например, 1 и 0) и разделим ее на число делений между ними (10).
Цена деления $C_a = \frac{1 \text{ А} - 0 \text{ А}}{10} = 0.1 \text{ А}$.
Стрелка прибора указывает на 4-е деление после штриха с отметкой "1".
Показание прибора: $I_a = 1 \text{ А} + 4 \times 0.1 \text{ А} = 1.4 \text{ А}$.

Ответ: прибор — амперметр, пределы измерения от 0 до 2 А, цена деления 0.1 А, показание 1.4 А.

б) На шкале прибора указаны "мА", что означает миллиампер. Следовательно, это миллиамперметр. Нуль у прибора находится посередине шкалы, что характерно для гальванометров, измеряющих ток в двух направлениях. Пределы измерения от -5 мА до +5 мА. Для определения цены деления возьмем штрихи 0 и 5. Разность значений составляет $5 \text{ мА}$. Между ними 5 делений.
Цена деления $C_б = \frac{5 \text{ мА}}{5} = 1 \text{ мА}$.
Стрелка указывает на 3-е деление вправо от нуля.
Показание прибора: $I_б = 3 \times 1 \text{ мА} = 3 \text{ мА}$.

Ответ: прибор — миллиамперметр (гальванометр), пределы измерения ±5 мА, цена деления 1 мА, показание 3 мА.

в) На шкале прибора указаны "мкА", что означает микроампер. Следовательно, это микроамперметр (гальванометр). Пределы измерения от -50 мкА до +50 мкА. Для определения цены деления возьмем штрихи 0 и 50. Разность значений $50 \text{ мкА}$. Между ними 5 делений.
Цена деления $C_в = \frac{50 \text{ мкА}}{5} = 10 \text{ мкА}$.
Стрелка указывает на 2-е деление влево от нуля, что соответствует отрицательному значению.
Показание прибора: $I_в = -2 \times 10 \text{ мкА} = -20 \text{ мкА}$.

Ответ: прибор — микроамперметр (гальванометр), пределы измерения ±50 мкА, цена деления 10 мкА, показание -20 мкА.

г) На шкале прибора указана буква "А", что означает Ампер. Это амперметр. Шкала проградуирована от 0 до 10 А, предел измерения — 10 А. Для определения цены деления возьмем оцифрованные штрихи 0 и 2. Разность значений $2 \text{ А}$. Между ними 10 делений.
Цена деления $C_г = \frac{2 \text{ А}}{10} = 0.2 \text{ А}$.
Стрелка указывает точно на штрих с отметкой "4".
Показание прибора: $I_г = 4 \text{ А}$.

Ответ: прибор — амперметр, предел измерения 10 А, цена деления 0.2 А, показание 4 А.

д) На шкале прибора указана буква "V", что означает Вольт — единица измерения напряжения. Следовательно, это вольтметр. Шкала проградуирована от 0 до 150 В, предел измерения — 150 В. Для определения цены деления возьмем оцифрованные штрихи 100 и 110. Разность значений $10 \text{ В}$. Между этими штрихами 5 делений.
Цена деления $C_д = \frac{10 \text{ В}}{5} = 2 \text{ В}$.
Стрелка указывает на 3-е деление после штриха "100".
Показание прибора: $U_д = 100 \text{ В} + 3 \times 2 \text{ В} = 106 \text{ В}$.

Ответ: прибор — вольтметр, предел измерения 150 В, цена деления 2 В, показание 106 В.
