Глава 8. Магнитные и электромагнитные явления. Параграф 59. Магнитное поле проводника с током - номер 59.17, страница 211.

Условие.

59.17 [1469] К каким зажимам электромагнитных реле P1 и P2 (рис. VIII-13) следует подключать цепь с током малой силы, а к каким — рабочую цепь?

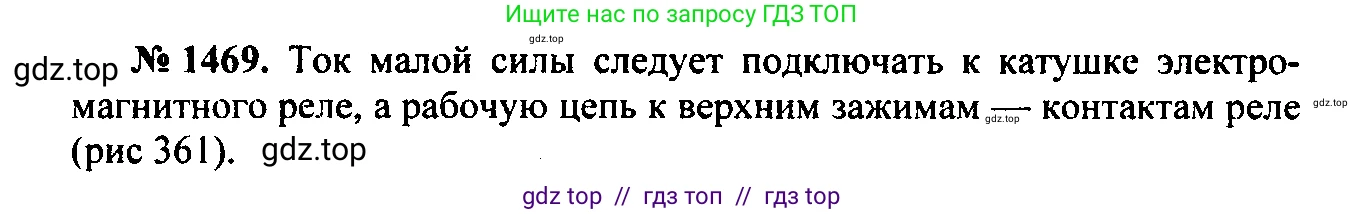

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Электромагнитное реле (такое как Р1 и Р2) — это устройство, которое позволяет управлять цепью с большим током и напряжением (рабочей цепью) с помощью слабого электрического сигнала (управляющей цепи). Оно состоит из двух основных, электрически не связанных между собой частей: управляющей катушки (электромагнита) и группы силовых контактов.

Подключение цепи с током малой силы

Цепь с током малой силы является управляющей. Ее задача — создать магнитное поле, которое приведет в действие механизм реле. Эту цепь следует подключать к зажимам катушки электромагнита. Катушка реле специально сконструирована так, чтобы даже слабый ток мог создать достаточное магнитное поле для притягивания якоря. Как правило, она состоит из большого числа витков тонкого провода и обладает высоким сопротивлением.

Подключение рабочей цепи

Рабочая цепь — это силовая цепь, которую реле замыкает или размыкает. В этой цепи протекает ток, питающий основную нагрузку (например, лампу, двигатель и т.д.), и этот ток может быть значительно больше тока в управляющей цепи. Рабочую цепь следует подключать к зажимам коммутируемых контактов реле. Эти контакты механически связаны с якорем электромагнита и рассчитаны на прохождение больших токов без повреждения.

Таким образом, подавая малый ток на катушку, мы управляем замыканием или размыканием цепи с большим током.

Ответ: цепь с током малой силы следует подключать к зажимам катушки электромагнита, а рабочую цепь — к зажимам его контактов.
