Глава 3. Магнитное поле. Параграф 16. Магнитное поле Земли. Вопросы - страница 98.

Условие.

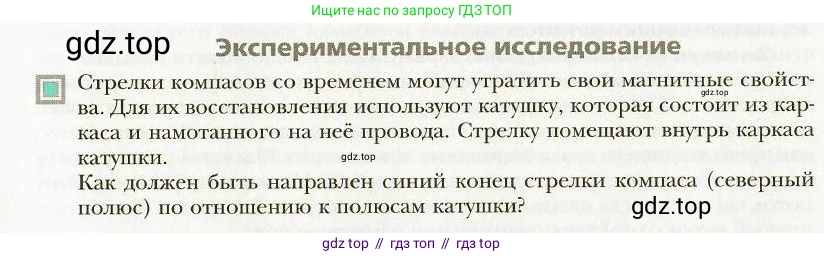

Экспериментальное исследование

Стрелки компасов со временем могут утратить свои магнитные свойства. Для их восстановления используют катушку, которая состоит из каркаса и намотанного на неё провода. Стрелку помещают внутрь каркаса катушки.

Как должен быть направлен синий конец стрелки компаса (северный полюс) по отношению к полюсам катушки?

Решение.

Для восстановления магнитных свойств стрелки компаса её необходимо поместить в сильное магнитное поле, которое создаётся катушкой с током (электромагнитом). Процесс намагничивания заключается в том, что магнитные домены внутри материала стрелки (ферромагнетика) ориентируются вдоль линий внешнего магнитного поля.

Катушка с током создаёт магнитное поле, аналогичное полю постоянного полосового магнита. У катушки есть северный (N) и южный (S) полюсы. Внутри катушки линии магнитного поля направлены от её южного полюса к северному.

Чтобы синий конец стрелки стал её северным полюсом, его необходимо сориентировать по направлению линий магнитного поля внутри катушки. То есть, синий конец стрелки (будущий северный полюс) должен быть направлен к тому концу катушки, который является её северным полюсом. Соответственно, красный конец стрелки (будущий южный полюс) будет направлен к южному полюсу катушки. При пропускании тока через катушку стрелка намагнитится в правильной полярности.

Ответ: Синий конец стрелки компаса (северный полюс) должен быть направлен к северному полюсу катушки.
