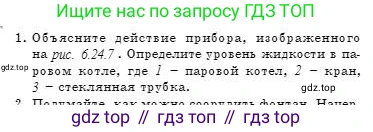

1. Объясните действие прибора, изображенного на рис. 6.24.7. Определите уровень жидкости в паровом котле, где 1 - паровой котел, 2 - кран, 3 - стеклянная трубка.

Рис. 6.24.7. Образец парового котла

1. Прибор, изображенный на рисунке, является водомерным стеклом (уровнемером) и предназначен для визуального контроля уровня воды в паровом котле. Действие этого прибора основано на законе сообщающихся сосудов.

Паровой котел (1) и стеклянная трубка (3) образуют систему сообщающихся сосудов, так как они соединены между собой в двух точках: в нижней части (в водяном пространстве) и в верхней части (в паровом пространстве). Верхнее соединение обеспечивает равенство давлений над поверхностью воды в котле и в трубке. Это давление создается насыщенным водяным паром.

Согласно закону сообщающихся сосудов, при равенстве давлений на свободную поверхность однородной жидкости в разных сосудах системы, ее уровень во всех сосудах будет одинаковым. Следовательно, уровень воды, который наблюдается в прозрачной стеклянной трубке, в точности соответствует уровню воды внутри непрозрачного котла. Краны (2) служат для того, чтобы можно было перекрыть уровнемер для его обслуживания или замены, не останавливая работу котла.

Таким образом, для определения уровня жидкости в паровом котле достаточно посмотреть на уровень воды в стеклянной трубке (3).

Ответ: Действие прибора основано на принципе сообщающихся сосудов. Поскольку давление пара над поверхностью воды в котле и в соединенной с ним стеклянной трубке одинаково, уровень жидкости в паровом котле совпадает с уровнем жидкости, который виден в стеклянной трубке.
