Глава 5. Давление твёрдых тел, жидкостей и газов. Параграф 49. Водопровод. Поршневой жидкостный насос. Вопросы - номер 6, страница 175.

Условие.

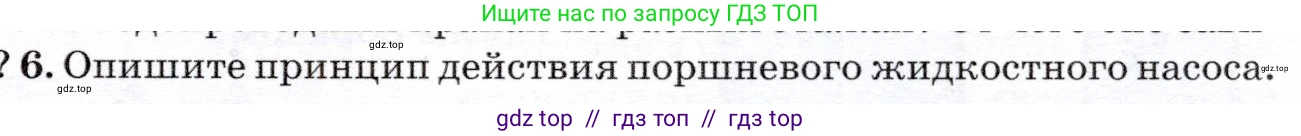

6. Опишите принцип действия поршневого жидкостного насоса.

Решение.

Принцип действия поршневого жидкостного насоса основан на периодическом изменении объема рабочей камеры (цилиндра) за счет возвратно-поступательного движения поршня и согласованной работы двух клапанов – всасывающего и нагнетательного. Работа насоса представляет собой циклический процесс, состоящий из двух основных тактов: всасывания и нагнетания.

Ход поршня вверх (такт всасывания)
Когда поршень движется вверх (или назад, в зависимости от конструкции), объем рабочей камеры под ним увеличивается. Вследствие этого давление в камере падает и становится ниже давления в источнике (обычно атмосферного). Эта разность давлений заставляет жидкость устремляться в насос. Под давлением поступающей жидкости открывается всасывающий клапан, и рабочая камера заполняется. В это время нагнетательный клапан плотно закрыт, так как давление в напорной магистрали выше, чем в камере насоса.

Ход поршня вниз (такт нагнетания)
После достижения поршнем крайнего верхнего положения он начинает движение вниз (или вперед). Объем рабочей камеры уменьшается, что приводит к сжатию жидкости и резкому повышению ее давления. Это возросшее давление плотно закрывает всасывающий клапан, предотвращая возврат жидкости в источник. Как только давление в камере превысит давление в напорном трубопроводе, открывается нагнетательный клапан, и жидкость вытесняется из насоса в нагнетательную линию.

Эти два такта непрерывно чередуются, что обеспечивает перекачивание жидкости от источника к потребителю.

Ответ: Принцип действия поршневого насоса заключается в последовательном создании разрежения в цилиндре для всасывания жидкости через впускной клапан при движении поршня в одну сторону и создании избыточного давления для выталкивания этой жидкости через выпускной клапан при движении поршня в обратную сторону.
