Глава 5. Давление твёрдых тел, жидкостей и газов. Параграф 50. Гидравлический пресс. Вопросы - номер 4, страница 178.

Условие.

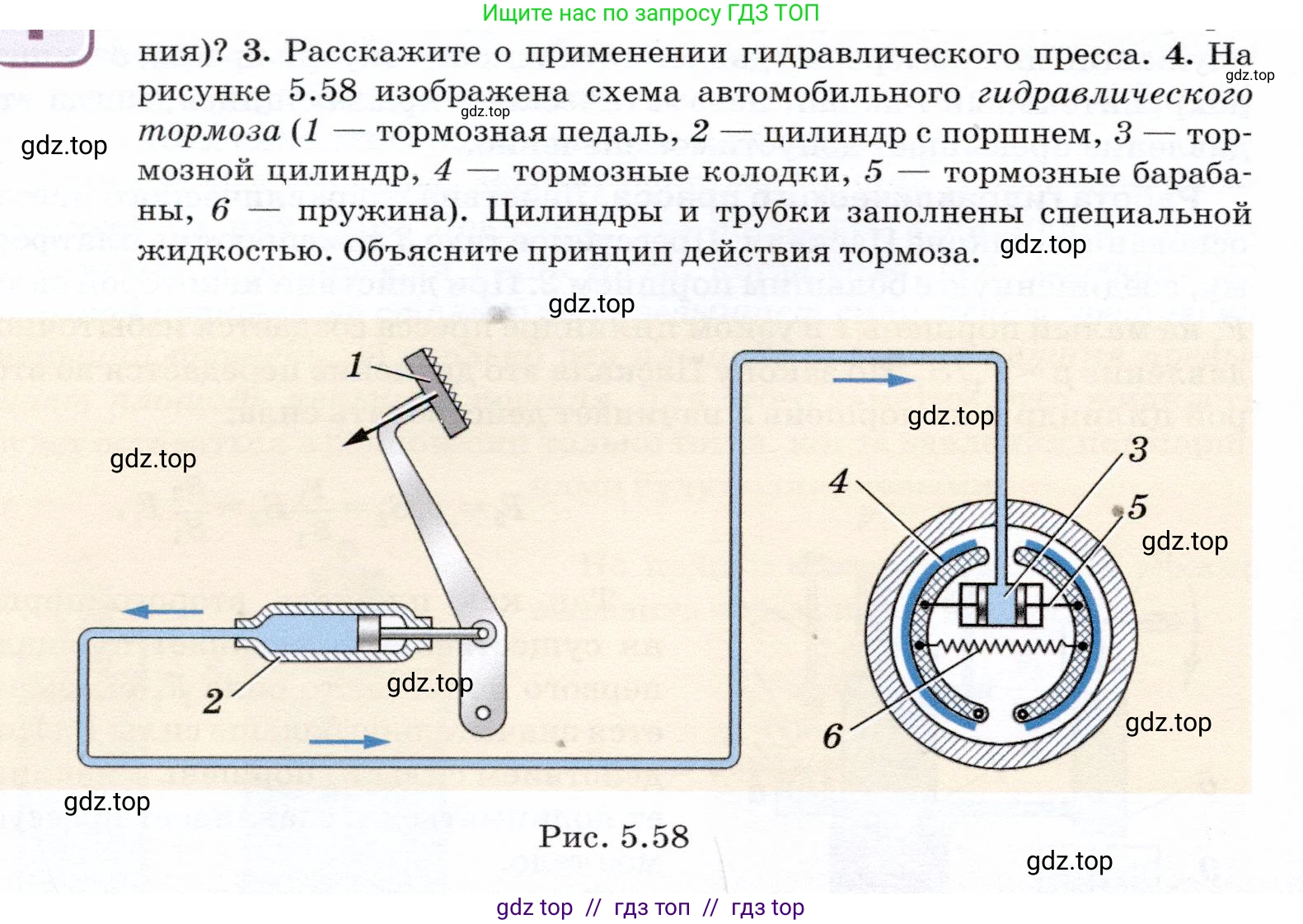

4. На рисунке 5.58 изображена схема автомобильного гидравлического тормоза (1 — тормозная педаль, 2 — цилиндр с поршнем, 3 — тормозной цилиндр, 4 — тормозные колодки, 5 — тормозные барабаны, 6 — пружина). Цилиндры и трубки заполнены специальной жидкостью. Объясните принцип действия тормоза.

Рис. 5.58

Решение.

4. На рисунке 5.58 изображена схема автомобильного гидравлического тормоза (1 — тормозная педаль, 2 — цилиндр с поршнем, 3 — тормозной цилиндр, 4 — тормозные колодки, 5 — тормозные барабаны, 6 — пружина). Цилиндры и трубки заполнены специальной жидкостью. Объясните принцип действия тормоза.

Принцип действия автомобильного гидравлического тормоза основан на законе Паскаля, согласно которому давление, производимое на жидкость, передается в любую точку без изменений во всех направлениях. Процесс торможения происходит следующим образом:
1. Водитель нажимает на тормозную педаль (1).
2. Педаль через рычаг давит на поршень в главном тормозном цилиндре (2), создавая высокое давление в тормозной жидкости.
3. Это давление по гидравлическим трубкам передается в рабочий тормозной цилиндр (3), который находится у колеса.
4. Под действием давления жидкости поршни рабочего цилиндра (3) расходятся в стороны и прижимают тормозные колодки (4) к внутренней поверхности тормозного барабана (5), который жестко связан с колесом и вращается вместе с ним.
5. Между колодками и барабаном возникает сила трения, которая замедляет вращение колеса и, как следствие, всего автомобиля.
6. Когда водитель отпускает педаль тормоза, давление в системе падает, и стягивающая пружина (6) возвращает тормозные колодки (4) в исходное положение, отводя их от барабана. Торможение прекращается.

Ответ: Принцип действия гидравлического тормоза основан на законе Паскаля. Нажатие на педаль тормоза создает давление в тормозной жидкости, которое передается на поршни колесных цилиндров. Поршни прижимают тормозные колодки к тормозным барабанам, и за счет силы трения происходит замедление и остановка автомобиля.
