Часть 2. Глава 7. Магнитное поле. Параграф 70. Магнитное поле прямолинейного проводника с током. Повторим изученное - номер 1, страница 100.

Условие.

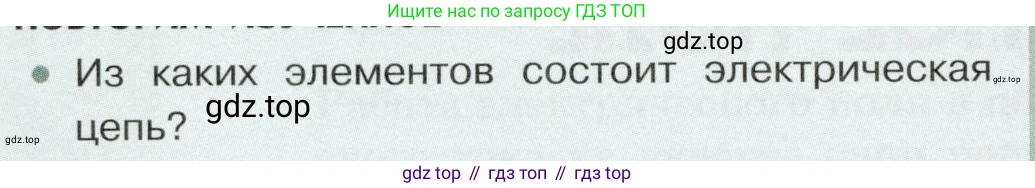

Из каких элементов состоит электрическая цепь?

Решение.

Электрическая цепь — это совокупность устройств, соединенных между собой проводниками и предназначенных для протекания электрического тока. Для того чтобы в цепи существовал ток, она должна быть замкнутой. Любая электрическая цепь состоит из нескольких обязательных, основных элементов, а также может включать в себя вспомогательные компоненты.

Основные элементы электрической цепи:

1. Источник тока (или источник ЭДС)

Это устройство, в котором происходит преобразование какого-либо вида энергии (например, химической, механической, световой) в электрическую. Источник тока создает и поддерживает разность потенциалов (напряжение) на концах цепи, которая необходима для упорядоченного движения заряженных частиц (электрического тока). Примерами источников тока являются гальванические элементы (батарейки), аккумуляторы, генераторы на электростанциях, солнечные панели.

2. Потребитель электрической энергии (нагрузка)

Это любой прибор или устройство, которое использует электрическую энергию для выполнения полезной работы, преобразуя ее в другие виды энергии. Например, лампа накаливания преобразует электрическую энергию в световую и тепловую, электродвигатель — в механическую, нагревательный элемент — в тепловую.

3. Соединительные провода

Это проводники, которые соединяют все элементы цепи в единое целое, обеспечивая путь для протекания электрического тока от одного полюса источника к другому через потребитель. Провода обычно изготавливают из материалов с высокой электропроводностью, таких как медь или алюминий.

Вспомогательные элементы электрической цепи:

Помимо основных, в состав цепи часто входят и другие устройства, которые выполняют функции управления, измерения и защиты.

• Замыкающие и размыкающие устройства (коммутационные аппараты). Они предназначены для включения и выключения цепи (т.е. для ее замыкания и размыкания). К ним относятся выключатели, кнопки, рубильники, реле.

• Измерительные приборы. Служат для контроля и измерения электрических величин в цепи. Например, амперметр, включаемый в цепь последовательно, измеряет силу тока, а вольтметр, подключаемый параллельно, измеряет напряжение.

• Защитные устройства. Обеспечивают безопасную работу цепи, автоматически разрывая ее в случае возникновения аварийных режимов, таких как короткое замыкание или перегрузка. Примерами являются плавкие предохранители и автоматические выключатели.

Ответ: Электрическая цепь состоит из трех обязательных элементов: источника тока (например, батарейка), потребителя электрической энергии (например, лампочка) и соединительных проводов. Также в ее состав могут входить вспомогательные элементы: замыкающие и размыкающие устройства (выключатели), измерительные приборы (амперметр, вольтметр) и защитные устройства (предохранители).
