Часть 2. Глава 8. Электромагнитные явления. Параграф 82. Генератор постоянного тока. Вопросы и задания - номер 1, страница 145.

Условие.

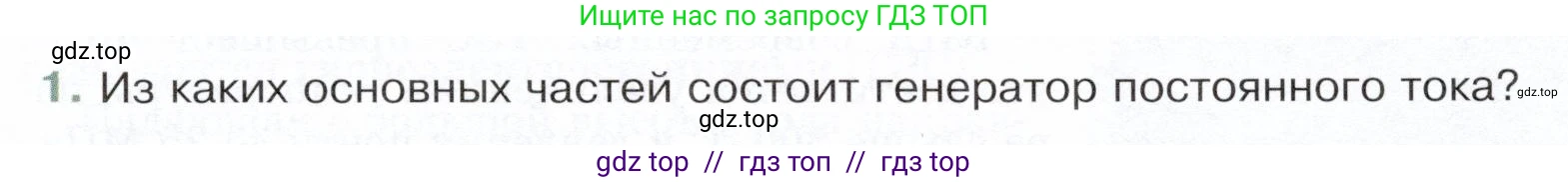

1. Из каких основных частей состоит генератор постоянного тока?

Решение.

Генератор постоянного тока — это электрическая машина, которая преобразует механическую энергию во вращение в электрическую энергию постоянного тока. Его работа основана на явлении электромагнитной индукции. Конструктивно он состоит из нескольких ключевых частей, которые можно сгруппировать в неподвижную часть (статор), вращающуюся часть (ротор) и коллекторно-щёточный узел.

1. Статор (индуктор)

Это неподвижная часть генератора, главная задача которой — создание основного магнитного поля. В состав статора входят:

• Станина (корпус): Является внешней оболочкой машины, выполняет защитную и несущую функции, а также служит частью магнитопровода для замыкания магнитного потока.
• Главные полюсы: Это электромагниты (или постоянные магниты в маломощных машинах), создающие магнитное поле. Каждый полюс состоит из сердечника и полюсного наконечника.
• Обмотка возбуждения: Располагается на сердечниках главных полюсов. При пропускании через неё постоянного тока (тока возбуждения) создаётся магнитный поток.

2. Ротор (якорь)

Это вращающаяся часть генератора, в которой непосредственно происходит индуцирование электродвижущей силы (ЭДС). Ротор включает в себя:

• Сердечник якоря: Набирается из штампованных листов электротехнической стали, изолированных друг от друга, для уменьшения потерь энергии на вихревые токи. В его пазах располагается обмотка якоря.
• Обмотка якоря: Состоит из секций (катушек) изолированного медного провода, уложенных в пазы сердечника и соединённых между собой в определённой последовательности. В этой обмотке при вращении якоря в магнитном поле статора индуцируется переменная ЭДС.
• Вал: Металлический стержень, на котором крепятся сердечник якоря и коллектор. Он передаёт вращательное движение от приводного двигателя к якорю.

3. Коллекторно-щёточный узел

Это уникальный для машин постоянного тока узел, выполняющий две важнейшие функции: преобразование переменной ЭДС, наводимой в обмотке якоря, в постоянную ЭДС на выводах генератора (работает как механический выпрямитель), и осуществление скользящего контакта между вращающейся обмоткой якоря и неподвижной внешней электрической цепью.

• Коллектор: Представляет собой цилиндр, состоящий из множества медных пластин, изолированных друг от друга и от вала. Каждая пластина соединена с одним или несколькими выводами секций обмотки якоря. Коллектор вращается вместе с якорем.
• Щётки: Неподвижные электропроводящие бруски (чаще всего из графита или его композиций), которые прижимаются к поверхности вращающегося коллектора с помощью пружин. Они снимают электрический ток с пластин коллектора и передают его во внешнюю цепь.
• Щёткодержатели: Устройства для крепления щёток и обеспечения их надёжного контакта с коллектором.

Ответ:
Основными частями генератора постоянного тока являются: статор (индуктор), который создаёт неподвижное магнитное поле; ротор (якорь) с обмоткой, в которой индуцируется ЭДС при вращении в этом поле; и коллекторно-щёточный узел, который служит для преобразования переменного тока якоря в постоянный ток во внешней цепи и для съёма этого тока.
