Номер 20.30, страница 100 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 20. Магнитные взаимодействия. Магнитное поле - номер 20.30, страница 100.

Условие.

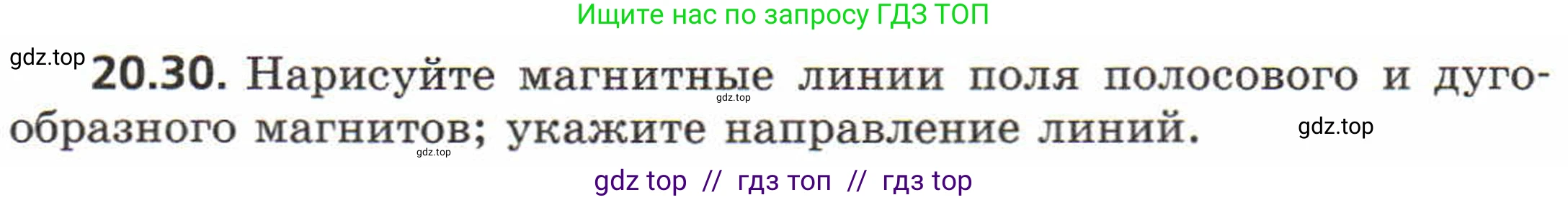

20.30. Нарисуйте магнитные линии поля полосового и дугообразного магнитов; укажите направление линий.

Решение.

Магнитные линии – это воображаемые линии, которые используются для наглядного представления магнитного поля. Направление касательной к магнитной линии в любой её точке совпадает с направлением вектора магнитной индукции в этой точке. Основные свойства магнитных линий: они всегда замкнуты (не имеют начала и конца), вне магнита их направление принято от северного полюса (N) к южному (S), а внутри магнита – от южного (S) к северному (N). Густота линий показывает интенсивность магнитного поля: где линии гуще, там поле сильнее. Магнитные линии никогда не пересекаются.

Магнитные линии поля полосового магнита

Для полосового магнита, который представляет собой намагниченный брусок с северным (N) и южным (S) полюсами на концах, картина магнитных линий имеет следующий вид. Снаружи магнита линии выходят из северного полюса, дугообразно изгибаются в пространстве и входят в южный полюс. Внутри магнита линии замыкаются, проходя от южного полюса к северному. Они представляют собой практически параллельные прямые. Наибольшая концентрация линий наблюдается у полюсов, что свидетельствует о наибольшей силе магнитного поля в этих областях. По мере удаления от магнита поле ослабевает, и линии расходятся. Направление линий указывается стрелками, направленными от северного полюса к южному во внешнем пространстве.

Ответ: Магнитные линии полосового магнита – это замкнутые кривые. Снаружи магнита они направлены от северного полюса (N) к южному (S), а внутри – от южного (S) к северному (N). Наиболее сильное поле (наибольшая густота линий) находится у полюсов.

Магнитные линии поля дугообразного магнита

Дугообразный (или подковообразный) магнит – это полосовой магнит, изогнутый в виде дуги или подковы. Его полюса (N и S) сближены. В пространстве между полюсами создается очень сильное и практически однородное магнитное поле. Здесь магнитные линии представляют собой почти параллельные прямые, направленные от северного полюса (N) к южному (S). В окружающем пространстве линии также выходят из северного полюса и входят в южный, образуя кривые, замыкающиеся вокруг изгиба магнита. Внутри тела магнита линии направлены от южного полюса к северному, замыкая контур. Направление линий во внешнем пространстве всегда от N к S.

Ответ: Магнитные линии дугообразного магнита наиболее сконцентрированы в зазоре между его полюсами, где они практически параллельны и направлены от северного полюса (N) к южному (S). Во всем остальном внешнем пространстве линии также направлены от N к S, образуя замкнутые контуры, проходящие внутри магнита от S к N.
