Условие.

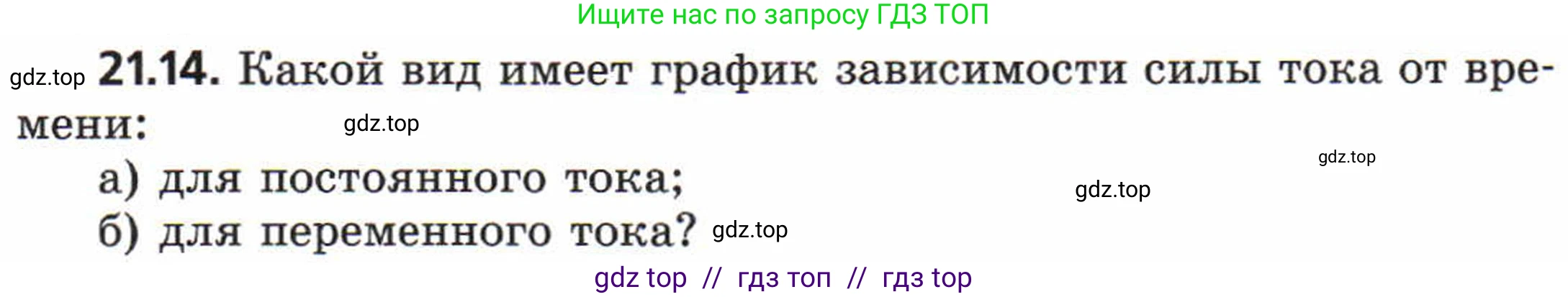

21.14. Какой вид имеет график зависимости силы тока от времени:

а) для постоянного тока;

б) для переменного тока?

Решение.

а) для постоянного тока

Постоянный ток (DC) — это электрический ток, сила и направление которого не изменяются с течением времени. Это означает, что в любой момент времени значение силы тока $\text{I}$ остаётся одним и тем же. Математически это можно записать как $I(t) = \text{const}$. При построении графика зависимости силы тока от времени, по оси ординат (вертикальной оси) откладывают силу тока $\text{I}$, а по оси абсцисс (горизонтальной оси) — время $\text{t}$. Поскольку значение $\text{I}$ не меняется, для любого значения времени $\text{t}$ значение $\text{I}$ будет одинаковым. Таким образом, график будет представлять собой прямую линию, параллельную оси времени (оси абсцисс).

Ответ: График зависимости силы постоянного тока от времени представляет собой прямую линию, параллельную оси времени.

б) для переменного тока

Переменный ток (AC) — это электрический ток, который периодически изменяется по величине и, как правило, по направлению. Наиболее распространенной формой переменного тока является синусоидальный ток, который описывается гармонической функцией, например, законом синуса: $I(t) = I_{max} \sin(\omega t + \phi_0)$, где $I_{max}$ — это амплитуда (максимальное значение) силы тока, $\omega$ — угловая частота, а $\phi_0$ — начальная фаза. Графиком такой функции является синусоида. Это плавная периодическая кривая, которая колеблется симметрично относительно оси времени. Ток достигает своего максимального положительного значения, затем уменьшается до нуля, меняет направление и достигает максимального отрицательного значения, после чего снова возвращается к нулю, завершая один полный период. Существуют и другие формы переменного тока (например, прямоугольный, треугольный), но в общем случае график — это периодическая функция.

Ответ: График зависимости силы переменного синусоидального тока от времени представляет собой синусоиду.
