Номер 22.10, страница 112 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 22. Электромагнитные волны - номер 22.10, страница 112.

Условие.

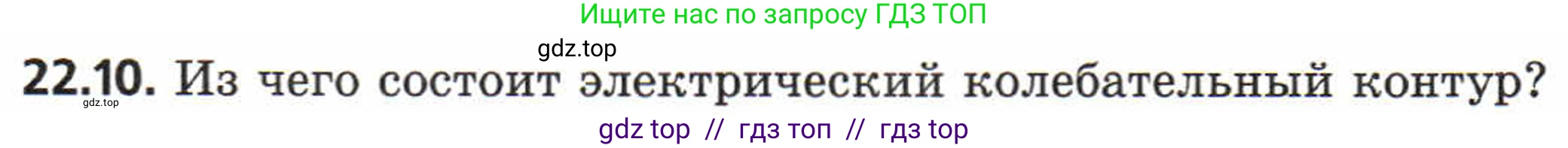

22.10. Из чего состоит электрический колебательный контур?

Решение.

Электрический колебательный контур (также известный как LC-контур) — это электрическая цепь, в которой могут возникать и поддерживаться свободные электромагнитные колебания.

В своем простейшем, идеальном виде он состоит из двух ключевых компонентов, соединенных друг с другом: конденсатора и катушки индуктивности (индуктора).

Конденсатор, обладающий электрической ёмкостью $\text{C}$, предназначен для накопления энергии в электрическом поле. Катушка индуктивности, характеризующаяся индуктивностью $\text{L}$, накапливает энергию в магнитном поле, создаваемом протекающим через неё током.

Принцип действия контура основан на непрерывном обмене энергией между этими двумя элементами. Энергия электрического поля заряженного конденсатора преобразуется в энергию магнитного поля катушки при протекании тока, а затем энергия магнитного поля, за счёт явления самоиндукции, снова переходит в энергию электрического поля, перезаряжая конденсатор. Этот циклический процесс и представляет собой электромагнитные колебания.

В идеальном контуре (без потерь энергии, то есть с нулевым активным сопротивлением) эти колебания являются гармоническими, а их период определяется формулой Томсона: $T = 2\pi\sqrt{LC}$.

В реальных условиях любой контур также обладает некоторым активным сопротивлением $\text{R}$ (например, сопротивление проводов катушки), которое вызывает потери энергии на нагрев и приводит к затуханию колебаний.

Ответ: Электрический колебательный контур в простейшем виде состоит из катушки индуктивности и конденсатора.
