Условие.

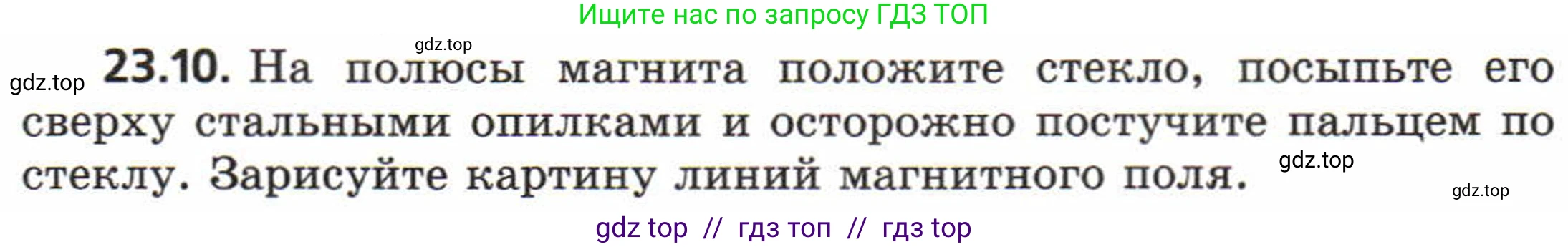

23.10. На полюсы магнита положите стекло, посыпьте его сверху стальными опилками и осторожно постучите пальцем по стеклу. Зарисуйте картину линий магнитного поля.

Решение.

Решение

Данный эксперимент предназначен для визуализации силовых линий магнитного поля, создаваемого постоянным магнитом. Стальные опилки являются ферромагнетиком, поэтому каждая частица в магнитном поле намагничивается и ведёт себя как крошечная магнитная стрелка, ориентируясь вдоль направления вектора магнитной индукции.

Стеклянная пластина нужна для того, чтобы опилки находились в одной плоскости и не прилипали непосредственно к магниту, что позволило бы им свободно ориентироваться. Легкое постукивание по стеклу помогает опилкам преодолеть силу трения и более точно выстроиться вдоль силовых линий.

В результате опилки сформируют узор, который повторяет форму линий магнитного поля в плоскости стекла. Наблюдаемая картина будет иметь следующие характерные черты. Во-первых, опилки выстроятся в линии, которые выходят из северного полюса магнита (обозначается N) и входят в южный (обозначается S), образуя замкнутые кривые. Во-вторых, эти линии никогда не будут пересекаться друг с другом. В-третьих, густота линий (и, соответственно, концентрация опилок) будет максимальной у полюсов магнита, что свидетельствует о наибольшей силе поля в этих областях, и будет уменьшаться по мере удаления от них.

Схематическая зарисовка картины линий магнитного поля полосового магнита, которая будет наблюдаться в опыте, выглядит следующим образом:

Ответ:

Стальные опилки расположатся вдоль замкнутых кривых линий, которые выходят из северного полюса магнита и входят в южный. Наибольшая густота линий будет наблюдаться у полюсов магнита, что указывает на максимальную силу магнитного поля в этих областях. По мере удаления от магнита поле ослабевает, и линии располагаются реже.
