Условие.

Задание 17.2. На рисунке представлен график зависимости температуры вещества от времени.

a) Ответьте на вопросы.

Какие участки графика соответствуют процессу нагревания; _______ охлаждения? _______

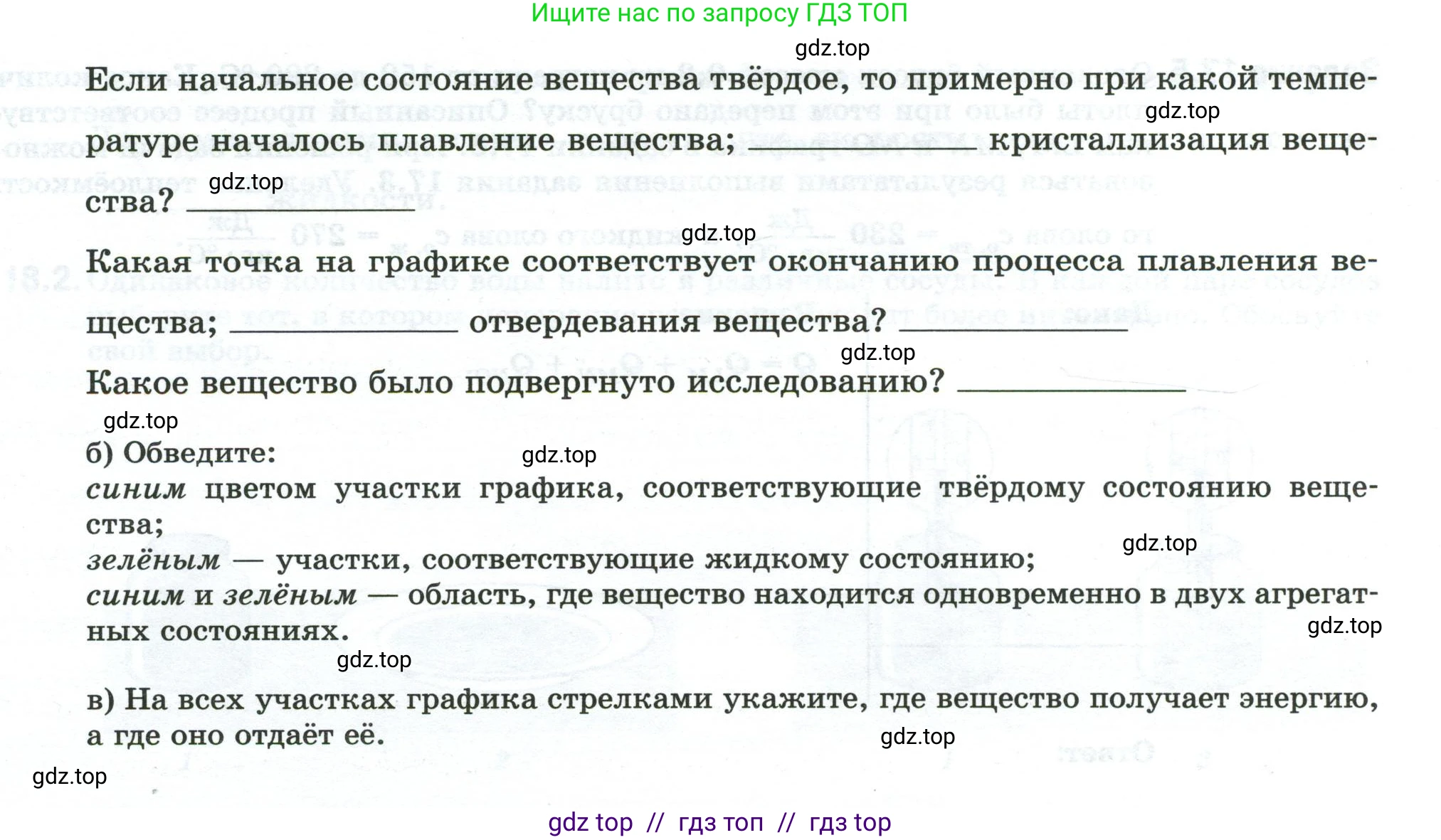

Если начальное состояние вещества твёрдое, то примерно при какой температуре началось плавление вещества; _______ кристаллизация вещества? _______

Какая точка на графике соответствует окончанию процесса плавления вещества; _______ отвердевания вещества? _______

Какое вещество было подвергнуто исследованию? _______

б) Обведите:

синим цветом участки графика, соответствующие твёрдому состоянию вещества;

зелёным — участки, соответствующие жидкому состоянию;

синим и зелёным — область, где вещество находится одновременно в двух агрегатных состояниях.

в) На всех участках графика стрелками укажите, где вещество получает энергию, а где оно отдаёт её.

Решение.

а) Ответьте на вопросы.
Какие участки графика соответствуют процессу нагревания; охлаждения?
Процессу нагревания (повышение температуры) соответствуют участки LM и NO. Процессу охлаждения (понижение температуры) соответствуют участки OP и RS.

Если начальное состояние вещества твёрдое, то примерно при какой температуре началось плавление вещества; кристаллизация вещества?
Плавление вещества — это процесс перехода из твердого состояния в жидкое при постоянной температуре. На графике это горизонтальный участок MN, который находится на уровне температуры 230 °C. Кристаллизация (отвердевание) — обратный процесс, который происходит на участке PR также при температуре 230 °C.

Какая точка на графике соответствует окончанию процесса плавления вещества; отвердевания вещества?
Процесс плавления происходит на участке MN, следовательно, он заканчивается в точке N. Процесс отвердевания происходит на участке PR и заканчивается в точке R.

Какое вещество было подвергнуто исследованию?
Температура плавления вещества, согласно графику, составляет 230 °C. Сверяясь с таблицей температур плавления различных веществ, можно предположить, что это олово, температура плавления которого составляет $t_{пл} \approx 232~°C$.
Ответ: Процесс нагревания: LM, NO. Процесс охлаждения: OP, RS. Температура плавления: 230 °C. Температура кристаллизации: 230 °C. Окончание плавления: точка N. Окончание отвердевания: точка R. Исследуемое вещество: олово.

б) Обведите:
Поскольку в текстовом формате невозможно обвести участки графика, опишем их:
- синим цветом (твёрдое состояние): участки LM (нагревание твёрдого вещества) и RS (охлаждение твёрдого вещества).
- зелёным цветом (жидкое состояние): участки NO (нагревание жидкости) и OP (охлаждение жидкости).
- синим и зелёным (одновременно твёрдое и жидкое состояние): участки MN (процесс плавления) и PR (процесс кристаллизации).
Ответ: Твёрдое состояние: LM, RS. Жидкое состояние: NO, OP. Смешанное состояние (твёрдое+жидкое): MN, PR.

в) На всех участках графика стрелками укажите, где вещество получает энергию, а где оно отдаёт её.
Вещество получает энергию, когда его нагревают или плавят. Это происходит на участках, где график идёт вверх или горизонтально в процессе нагрева.
Вещество отдаёт энергию, когда оно остывает или кристаллизуется. Это происходит на участках, где график идёт вниз или горизонтально в процессе охлаждения.
- Получает энергию: LM, MN, NO.
- Отдаёт энергию: OP, PR, RS.
Ответ: Вещество получает энергию на участках LM, MN, NO. Вещество отдаёт энергию на участках OP, PR, RS.
