Номер 35.3, страница 79 - гдз по физике 8 класс рабочая тетрадь Ханнанова

Электрические явления - номер 35.3, страница 79.

Условие.

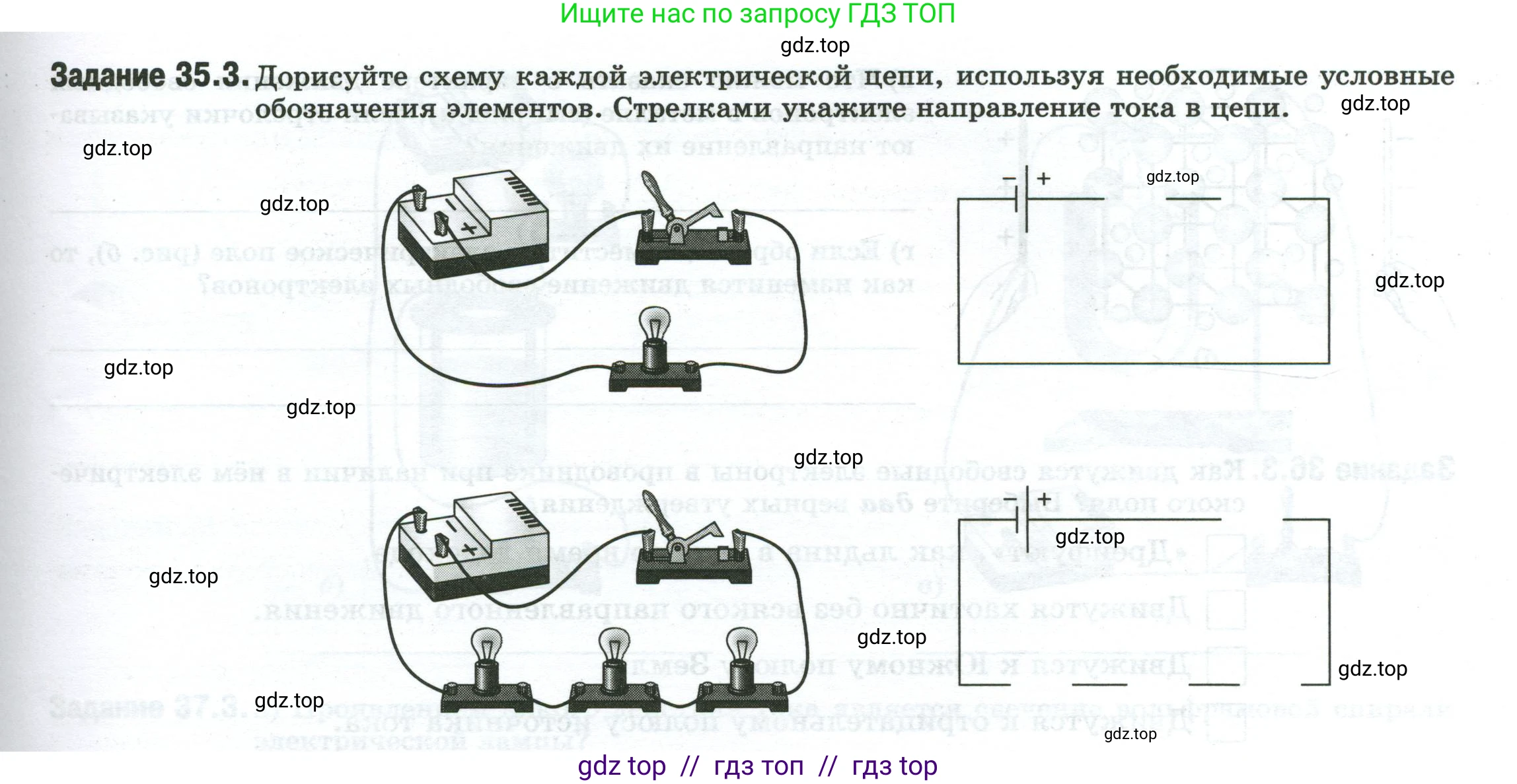

Задание 35.3. Дорисуйте схему каждой электрической цепи, используя необходимые условные обозначения элементов. Стрелками укажите направление тока в цепи.

Решение.

Верхняя схема

Решение: На верхнем рисунке изображена простейшая электрическая цепь, состоящая из источника тока (батареи), выключателя (ключа) и потребителя (лампочки), соединенных последовательно. Для того чтобы начертить ее схему, необходимо использовать условные обозначения этих элементов. Источник тока обозначается двумя параллельными чертами разной длины, где длинная черта — это положительный полюс (+), а короткая — отрицательный (-). Лампочка обозначается кружком с крестиком внутри. Замкнутый ключ — это отрезок прямой, на концах которого расположены точки-клеммы. Все элементы соединяются линиями, обозначающими провода. По общепринятому соглашению, направление электрического тока во внешней цепи — от положительного полюса источника к отрицательному. На схеме это направление указывается стрелками.

Ответ:

Готовая принципиальная схема для верхнего рисунка представлена ниже. На ней показаны условные обозначения элементов и направление тока.

Нижняя схема

Решение: На нижнем рисунке изображена электрическая цепь, в которой последовательно соединены источник тока, выключатель и три лампочки. Схема этой цепи составляется аналогично предыдущей. В разрыв цепи последовательно включаются условные обозначения ключа и трех лампочек. Направление тока также указывается стрелками, идущими от положительного полюса источника (+) к отрицательному (-).

Ответ:

Готовая принципиальная схема для нижнего рисунка представлена ниже. На ней показаны условные обозначения элементов и направление тока.
