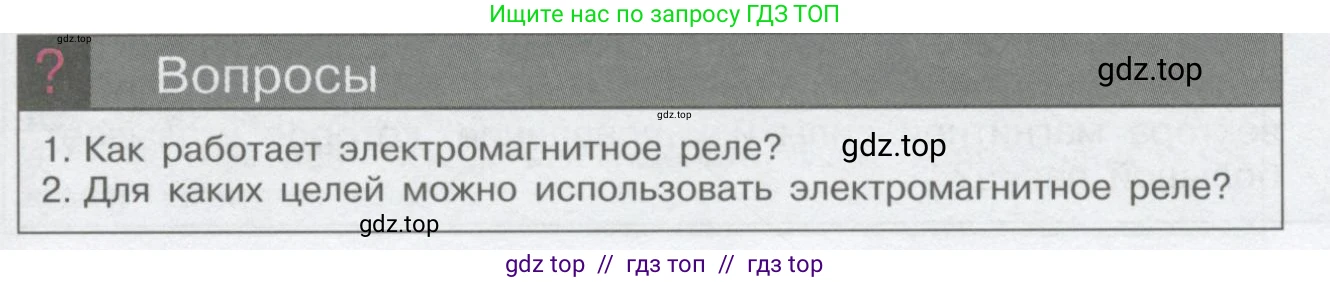

Вопросы

1. Как работает электромагнитное реле?

2. Для каких целей можно использовать электромагнитное реле?

1. Как работает электромагнитное реле?

Электромагнитное реле — это электромеханическое устройство, предназначенное для коммутации (замыкания и размыкания) электрических цепей при изменении входного сигнала. Принцип его работы основан на использовании магнитного поля, создаваемого электрическим током.

Основные компоненты реле:

1. Электромагнитная катушка с сердечником: это управляющий элемент. Когда через катушку протекает ток, она создает магнитное поле.

2. Якорь: подвижная ферромагнитная пластина, которая может притягиваться к сердечнику электромагнита.

3. Возвратная пружина: удерживает якорь в исходном положении, когда на катушку не подается напряжение.

4. Система контактов: это исполнительный элемент, который замыкает или размыкает управляемую (силовую) цепь. Контакты бывают нормально разомкнутые (NO — Normally Open), нормально замкнутые (NC — Normally Closed) и переключающие.

Процесс работы выглядит следующим образом:

• Исходное состояние: Пока на катушку управления не подан электрический ток, магнитное поле отсутствует. Возвратная пружина удерживает якорь в отдалении от сердечника. В этом положении нормально замкнутые контакты замкнуты, а нормально разомкнутые — разомкнуты.

• Срабатывание: Когда на управляющую катушку подается напряжение, по ней начинает течь ток. Это создает в сердечнике сильное магнитное поле, которое притягивает якорь. Якорь, преодолевая усилие пружины, перемещается к сердечнику.

• Переключение контактов: Движение якоря приводит в действие систему контактов. Связанный с якорем толкатель переключает контакты: нормально разомкнутые контакты замыкаются, а нормально замкнутые — размыкаются. Таким образом, происходит коммутация во второй, управляемой цепи, которая может быть рассчитана на гораздо большие токи и напряжения, чем управляющая цепь.

• Возврат в исходное состояние: При прекращении подачи тока на катушку магнитное поле исчезает. Возвратная пружина оттягивает якорь в первоначальное положение, и контакты возвращаются в свое нормальное состояние.

Ответ: Электромагнитное реле работает за счет того, что слабый электрический ток, поданный на его катушку, создает магнитное поле, которое механически перемещает якорь и переключает контакты в другой, как правило, более мощной электрической цепи.

2. Для каких целей можно использовать электромагнитное реле?

Основная цель использования электромагнитного реле — управление мощной нагрузкой с помощью слаботочного сигнала, а также обеспечение гальванической развязки между управляющей и управляемой цепями. Это означает, что силовая цепь (например, 220 В) электрически полностью изолирована от цепи управления (например, 5 В от микроконтроллера), что повышает безопасность.

Конкретные области применения электромагнитных реле очень широки:

• Автоматизация и промышленность: В шкафах управления, на производственных линиях для включения и выключения электродвигателей, нагревателей, насосов, конвейеров по сигналу от датчиков или программируемых логических контроллеров (ПЛК).

• Автомобильная техника: Практически в любом автомобиле реле используются для коммутации цепей с большим током, таких как стартер, фары, звуковой сигнал, вентилятор охлаждения, бензонасос. Управляющий сигнал на катушку реле подается от кнопок на приборной панели или от электронного блока управления (ЭБУ).

• Бытовая техника: В холодильниках для управления компрессором, в стиральных машинах для включения двигателя и нагревательного элемента (ТЭНа), в микроволновых печах для включения магнетрона, в кондиционерах для управления компрессором и вентиляторами.

• Системы защиты: Специализированные реле (реле тока, реле напряжения) используются в устройствах релейной защиты для автоматического отключения оборудования при возникновении аварийных режимов (короткое замыкание, перегрузка, падение напряжения), тем самым предотвращая его повреждение.

• Телекоммуникация и связь: Исторически реле были основным элементом для построения автоматических телефонных станций (АТС). Хотя сейчас их в основном заменила электроника, они все еще могут применяться в некотором оборудовании связи.

• Умный дом и радиолюбительство: Реле широко используются для создания устройств "умного дома" и в любительских проектах, например, для управления освещением, розетками или системой полива с помощью микроконтроллеров (Arduino, Raspberry Pi).

Ответ: Электромагнитное реле используется для управления мощными электрическими цепями с помощью слаботочных сигналов, для гальванической развязки цепей, а также в системах автоматики, защиты, в автомобильной и бытовой технике для коммутации различных нагрузок.
