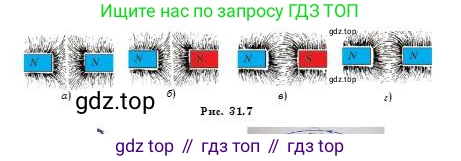

5. Определите, на каких рисунках правильно изображены силовые линии магнитных полей (рис. 31.7).

Рис. 31.7

Для определения правильности изображения силовых линий магнитных полей необходимо проанализировать каждый рисунок, основываясь на фундаментальных свойствах магнитных полей.

Основные правила изображения силовых линий:

1. Силовые линии всегда выходят из северного полюса (N) и входят в южный полюс (S).

2. Одноименные полюса (N-N или S-S) отталкиваются. Вследствие этого силовые линии, исходящие от них, изгибаются и расходятся, не пересекаясь.

3. Разноименные полюса (N-S) притягиваются. Силовые линии направлены от северного полюса к южному, соединяя их.

Применим эти правила к каждому из рисунков:

а) На рисунке показаны два магнита, обращенные друг к другу одноименными (северными, N) полюсами. В соответствии с правилами, они должны отталкиваться. Изображенные силовые линии выходят из полюсов и изгибаются, отходя друг от друга. Это правильно отображает картину отталкивания одноименных полюсов. Следовательно, этот рисунок верен.

б) На этом рисунке северный полюс (N) одного магнита обращен к южному полюсу (S) другого. Разноименные полюса притягиваются. Силовые линии выходят из северного полюса и входят в южный, соединяя полюса между собой. Изображение точно соответствует картине притяжения. Следовательно, этот рисунок верен.

в) Здесь изображены разноименные полюса (N и S), которые должны притягиваться. Однако картина силовых линий показывает отталкивание: линии расходятся, как будто это одноименные полюса. Такое изображение противоречит физическим законам взаимодействия магнитов. Следовательно, этот рисунок неверен.

г) На данном рисунке изображены два одноименных (северных, N) полюса. Они должны отталкиваться. Однако силовые линии показаны соединяющими полюса, что характерно для притяжения разноименных полюсов. Это изображение неверно. Следовательно, этот рисунок неверен.

Таким образом, правильная картина силовых линий магнитного поля представлена только на рисунках а) и б).

Ответ: Правильно силовые линии магнитных полей изображены на рисунках а) и б).
