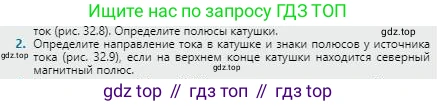

2. Определите направление тока в катушке и знаки полюсов у источника тока (рис. 32.9), если на верхнем конце катушки находится северный магнитный полюс.

Рис. 32.9

Решение

Для решения этой задачи воспользуемся правилом правой руки для соленоида (катушки с током). Это правило гласит: если обхватить соленоид ладонью правой руки так, чтобы вытянутый большой палец указывал направление линий магнитного поля внутри соленоида (то есть на северный полюс N), то четыре согнутых пальца покажут направление электрического тока в витках катушки.

1. Определение направления тока в катушке.

Согласно условию, северный магнитный полюс (N) находится на верхнем конце катушки. Направим большой палец правой руки вверх, вдоль оси катушки. Обхватим катушку ладонью. В этом положении четыре согнутых пальца на передней, видимой нам стороне катушки, будут указывать направление сверху вниз. Следовательно, ток в передних витках катушки течет вниз. Это означает, что ток входит в катушку через верхний провод (подключенный к клемме А) и выходит через нижний провод (подключенный к клемме Б).

2. Определение знаков полюсов источника тока.

По определению, во внешней цепи (вне источника) электрический ток течет от положительного полюса (+) к отрицательному (-). Мы установили, что ток в цепи течет от клеммы А, проходит через катушку и возвращается к клемме Б. Таким образом, клемма А является положительным полюсом источника тока, а клемма Б — отрицательным.

Ответ: Направление тока в витках на передней (видимой) стороне катушки — сверху вниз. Клемма А источника тока является положительным полюсом (+), а клемма Б — отрицательным полюсом (-).
