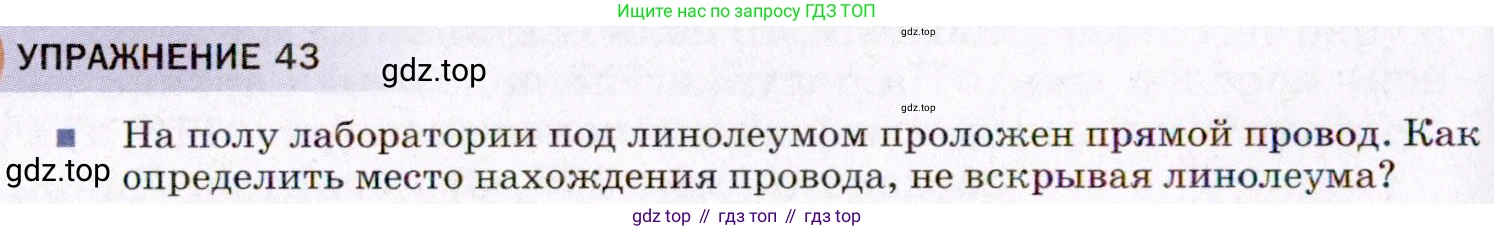

УПРАЖНЕНИЕ 43

На полу лаборатории под линолеумом проложен прямой провод. Как определить место нахождения провода, не вскрывая линолеума?

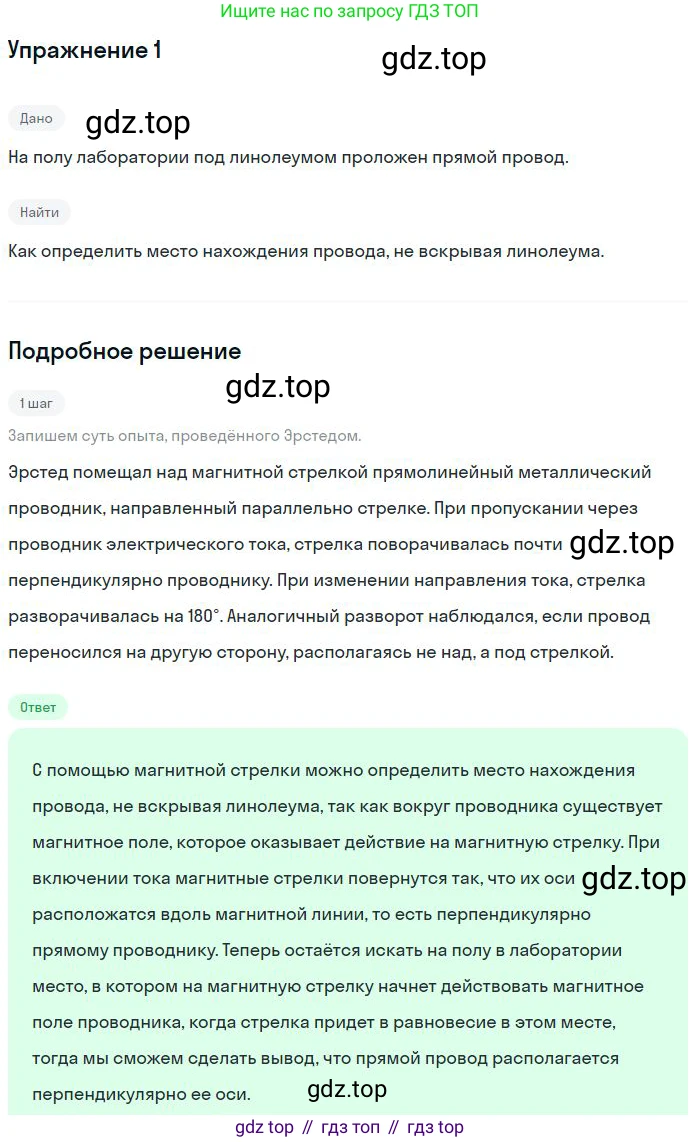

Чтобы определить местоположение прямого провода под линолеумом, не вскрывая его, можно воспользоваться явлением возникновения магнитного поля вокруг проводника с электрическим током.

Для этого необходимо выполнить следующие действия:

1. Подключить провод к источнику постоянного тока (например, к батарейке или лабораторному источнику питания). Когда по проводу пойдет ток, вокруг него образуется магнитное поле.
2. Взять магнитный компас. Магнитная стрелка компаса чувствительна к магнитным полям и будет на них реагировать.
3. Медленно перемещать компас по поверхности пола в предполагаемом районе нахождения провода. Вдали от провода стрелка компаса будет указывать на северный магнитный полюс Земли.
4. При приближении к проводу, по которому течет ток, его магнитное поле начнет оказывать воздействие на стрелку компаса, заставляя ее отклоняться от первоначального положения.
5. Место, где стрелка компаса отклоняется наиболее сильно, и будет находиться прямо над проводом. Поскольку провод прямой, достаточно определить две такие точки на полу, чтобы можно было провести через них прямую линию, которая и укажет точное расположение провода. Непосредственно над проводом стрелка компаса расположится перпендикулярно направлению провода.

Таким образом, используя источник тока и компас, можно "увидеть" провод сквозь линолеум.

Необходимо пропустить по проводу постоянный электрический ток и с помощью магнитного компаса найти на полу линию, двигаясь вдоль которой стрелка компаса будет максимально отклоняться от своего нормального положения (указывающего на север). Эта линия и есть местоположение провода.
