Глава 3. Электромагнитные явления. Параграф 55. Действие магнитного поля на проводник с током. Правило левой руки. Упражнение 46 - номер 2, страница 203.
№2 (с. 203)
Условие. №2 (с. 203)

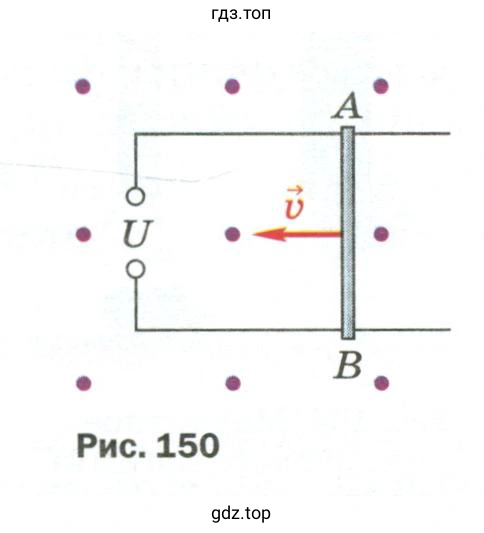

2. На рисунке 150 изображены два оголённых проводника, соединённых с источником тока, и лёгкая алюминиевая трубочка AB. Вся установка находится в магнитном поле.
Определите направление тока в трубочке AB, если в результате взаимодействия этого тока с магнитным полем трубочка катится по проводникам в направлении, указанном на рисунке. Какой полюс источника тока является положительным, а какой — отрицательным?

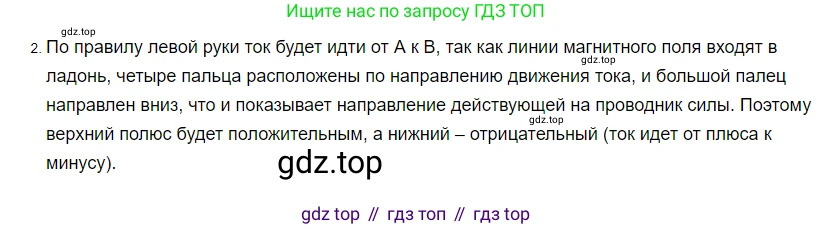

Решение 1. №2 (с. 203)

Решение 3. №2 (с. 203)

Решение 4. №2 (с. 203)
Решение
Движение алюминиевой трубочки AB вызвано действием силы Ампера, которая возникает при взаимодействии тока, протекающего по трубочке, с внешним магнитным полем. Направление силы Ампера $\vec{F_A}$, направление тока $\vec{I}$ и направление вектора магнитной индукции $\vec{B}$ связаны правилом левой руки.
Из условия задачи известно:
1. Направление движения трубочки — влево. Это означает, что сила Ампера $\vec{F_A}$ направлена влево.
2. Направление магнитного поля — перпендикулярно плоскости рисунка, из-за плоскости к наблюдателю (обозначено точками).
Определите направление тока в трубочке AB
Чтобы найти направление тока, воспользуемся правилом левой руки. Расположим левую руку следующим образом:
- Большой палец, отогнутый на 90°, направим по направлению силы Ампера, то есть влево.
- Ладонь развернем так, чтобы в нее входили линии магнитной индукции. Так как поле направлено "на нас" (точки), ладонь должна быть обращена к плоскости рисунка.
В таком положении четыре вытянутых пальца укажут направление тока в проводнике. Они будут направлены вертикально вниз, от точки A к точке B.
Ответ: ток в трубочке AB направлен от точки A к точке B.
Какой полюс источника тока является положительным, а какой — отрицательным?
Зная направление тока в трубочке, можно определить полярность источника. В электрической цепи принято считать, что ток течет от положительного полюса источника к отрицательному по внешней цепи.
Поскольку ток течет по верхнему проводу к точке А, а затем через трубочку к точке В и по нижнему проводу возвращается к источнику, то:
- Верхний проводник, подходящий к точке А, соединен с положительным полюсом источника.
- Нижний проводник, отходящий от точки B, соединен с отрицательным полюсом источника.
Ответ: верхний полюс источника тока является положительным, а нижний — отрицательным.
