Лабораторная работа №5 (страница 233) гдз по физике 8 класс учебник Перышкин, Иванов

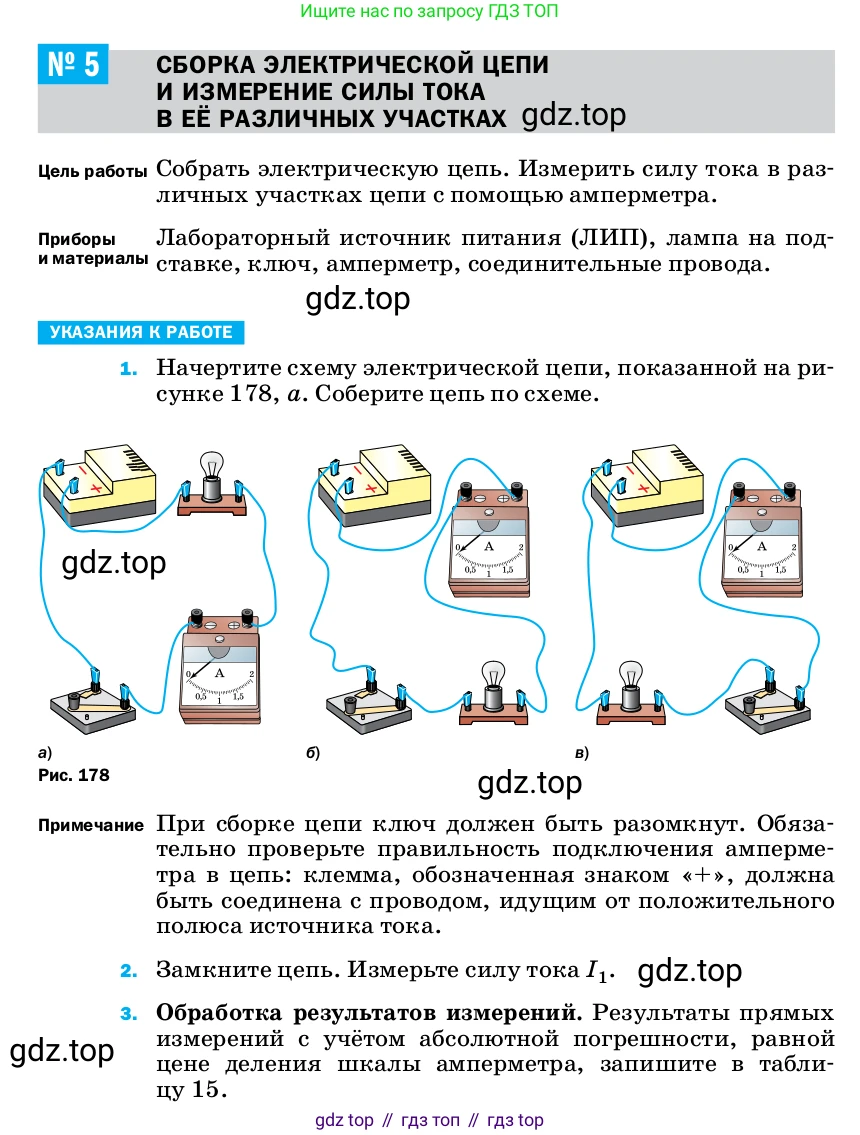

№ 5 Сборка электрической цепи и измерение силы тока в её различных участках

Цель работы Собрать электрическую цепь. Измерить силу тока в различных участках цепи с помощью амперметра.

Приборы и материалы Лабораторный источник питания (ЛИП), лампа на подставке, ключ, амперметр, соединительные провода.

Указания к работе

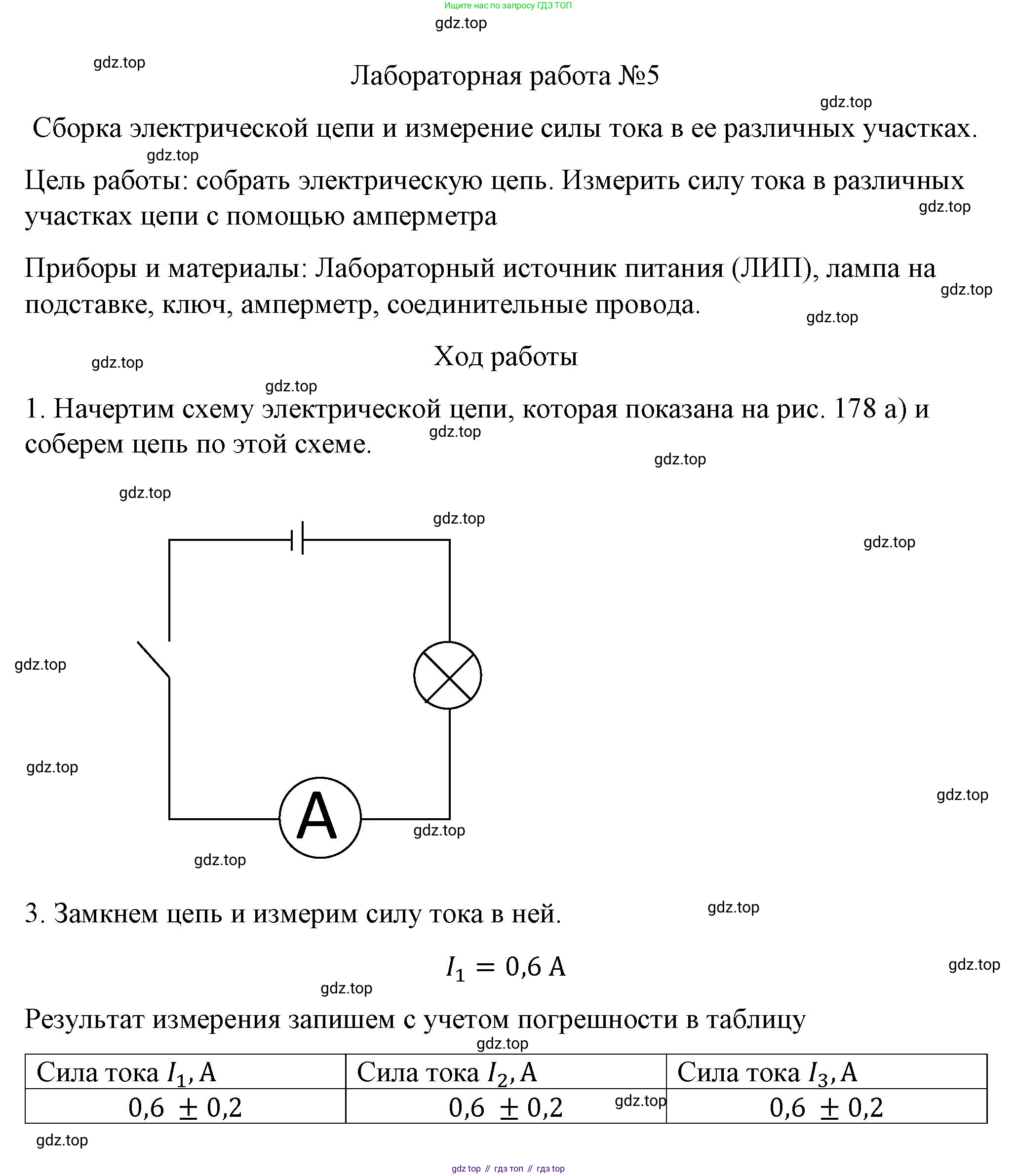

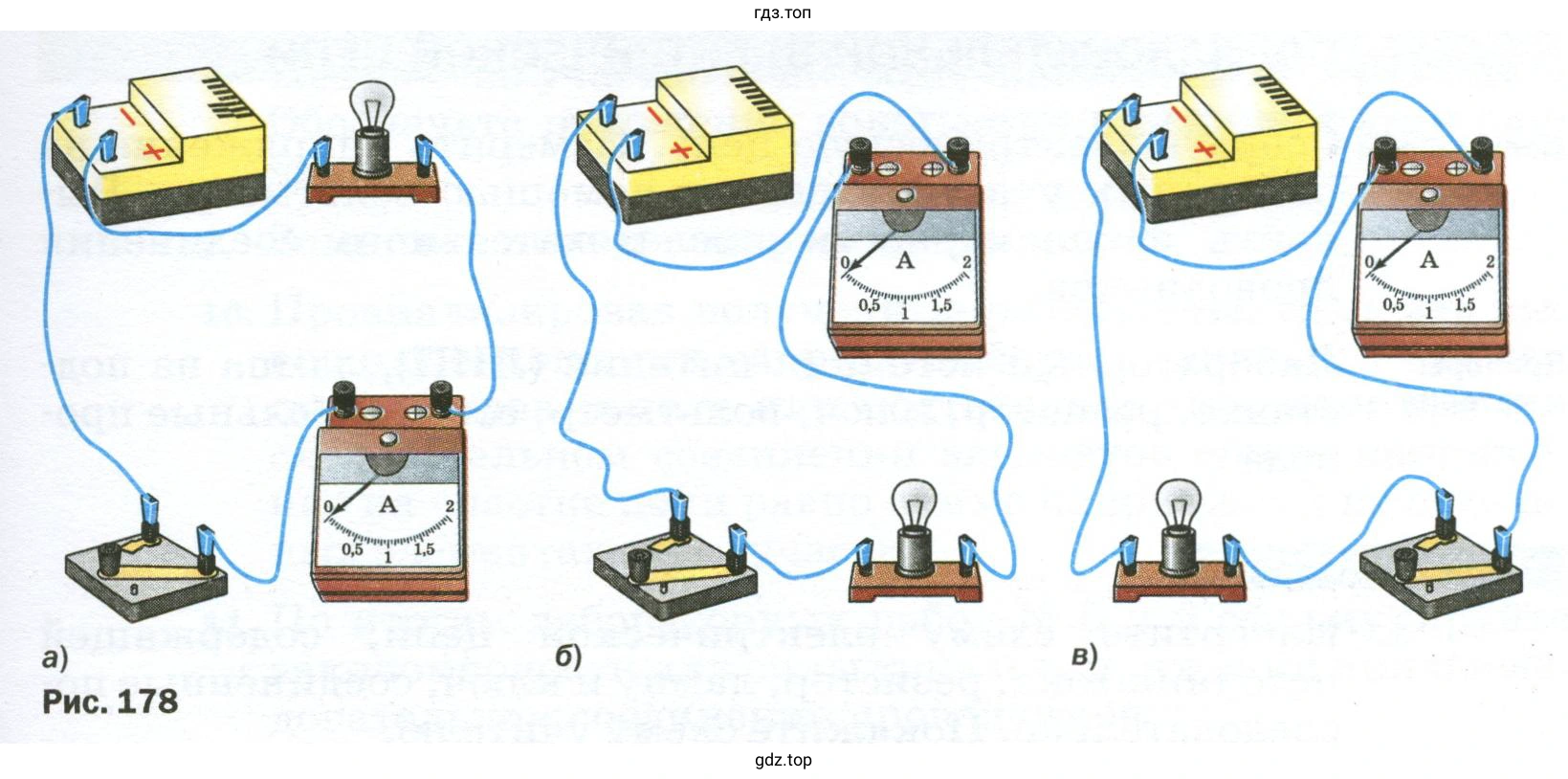

1. Начертите схему электрической цепи, показанной на рисунке 178, а. Соберите цепь по схеме.

Примечание При сборке цепи ключ должен быть разомкнут. Обязательно проверьте правильность подключения амперметра в цепь: клемма, обозначенная знаком «+», должна быть соединена с проводом, идущим от положительного полюса источника тока.

2. Замкните цепь. Измерьте силу тока I₁.

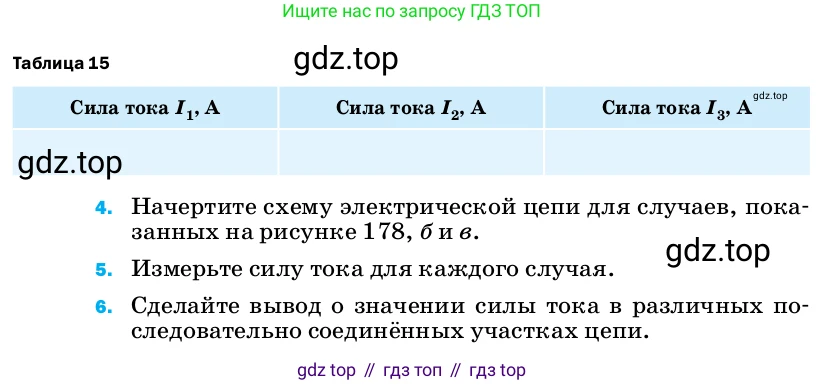

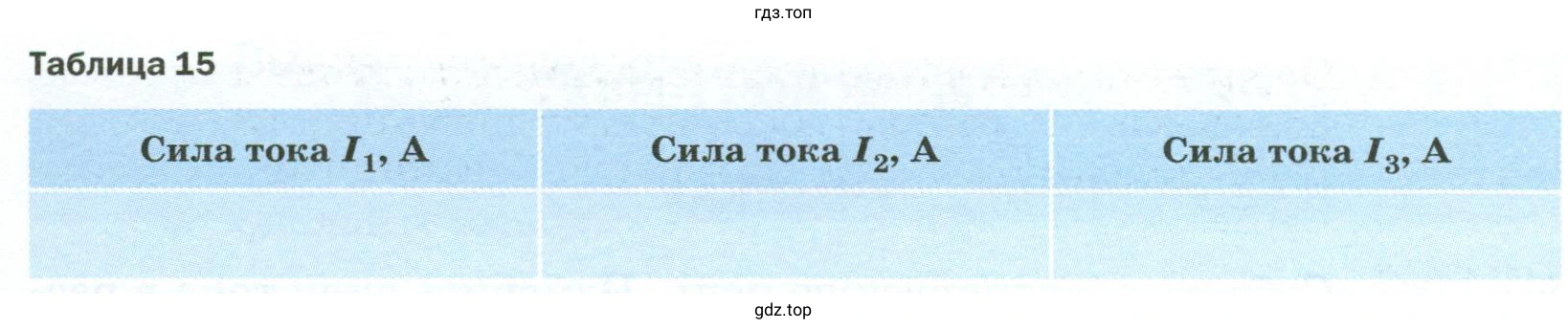

3. Обработка результатов измерений. Результаты прямых измерений с учётом абсолютной погрешности, равной цене деления шкалы амперметра, запишите в таблицу 15.

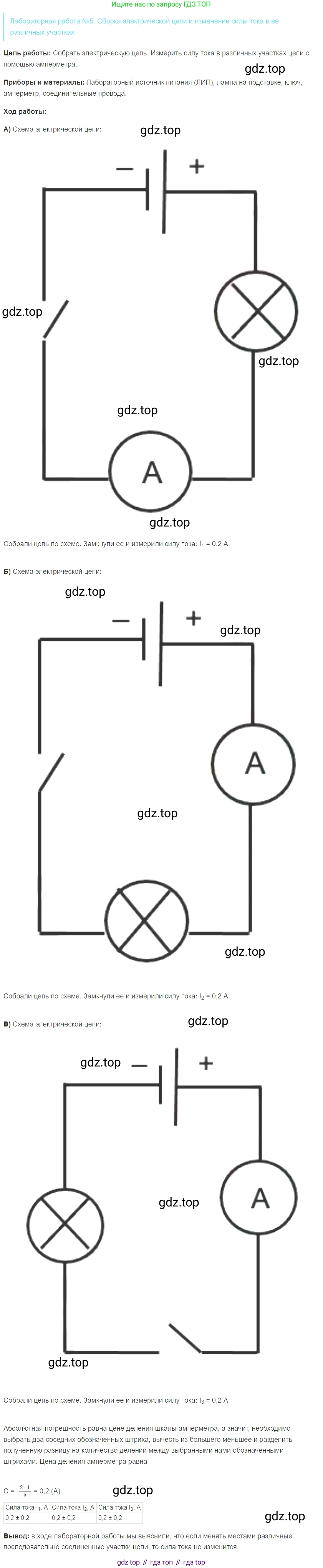

4. Начертите схему электрической цепи для случаев, показанных на рисунке 178, б и в.

5. Измерьте силу тока для каждого случая.

6. Сделайте вывод о значении силы тока в различных последовательно соединённых участках цепи.
