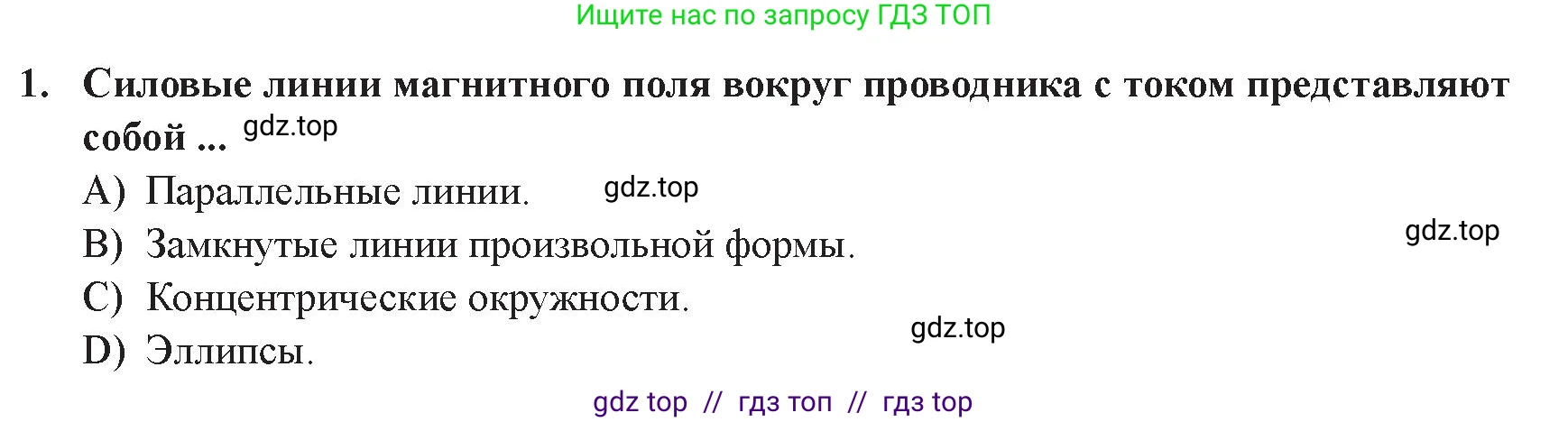

1. Силовые линии магнитного поля вокруг проводника с током представляют собой ...

А) Параллельные линии.

В) Замкнутые линии произвольной формы.

С) Концентрические окружности.

D) Эллипсы.

1. Решение:

Вокруг любого проводника, по которому протекает электрический ток, создается магнитное поле. Для визуализации этого поля используются силовые линии (или линии магнитной индукции). Силовая линия – это воображаемая линия, касательная к которой в каждой точке совпадает с направлением вектора магнитной индукции $B$.

В случае прямого и длинного проводника с током, опыт (например, с использованием железных опилок или магнитных стрелок) показывает, что силовые линии магнитного поля представляют собой замкнутые кривые, охватывающие проводник. Эти кривые имеют форму окружностей, лежащих в плоскостях, перпендикулярных проводнику. Центр всех этих окружностей совпадает с осью проводника, то есть они являются концентрическими.

Направление силовых линий определяется по правилу правой руки (или правилу буравчика): если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые четыре пальца покажут направление силовых линий магнитного поля.

Величина магнитной индукции $B$ на расстоянии $r$ от оси бесконечно длинного прямого проводника с током $I$ определяется по закону Био-Савара-Лапласа и равна $B = \frac{\mu_0 I}{2 \pi r}$. Из этой формулы видно, что на одинаковом расстоянии от проводника (то есть на окружности с радиусом $r$) модуль вектора магнитной индукции постоянен.

Рассмотрим предложенные варианты ответа:

А) Параллельные линии соответствуют однородному магнитному полю, тогда как поле вокруг проводника с током является неоднородным (его индукция убывает с расстоянием).

В) Замкнутые линии произвольной формы – это неточное описание. Хотя линии магнитного поля всегда замкнуты, в данном конкретном случае они имеют строго определённую форму – окружности.

С) Концентрические окружности – это точное описание картины силовых линий магнитного поля вокруг прямого проводника с током.

D) Эллипсы – неверно, форма линий – окружности.

Таким образом, правильным ответом является C).

Ответ: C) Концентрические окружности.
