Моя лаборатория

ЭТО ИНТЕРЕСНО

Электрокардиография — один из основных методов диагностики сердечнососудистых заболеваний, основанный на регистрации электрических явлений, возникающих на поверхности тела человека в процессе работы сердца. Так как камеры сердца сокращаются не одновременно, а в определённой последовательности, то электрические сигналы, исходящие от него, имеют сложную природу и могут быть зарегистрированы аппаратом под названием электрокардиограф, а затем записаны на бумаге или в памяти компьютера в виде электрокардиограммы (ЭКГ) (рис. 58).

Обычно на ЭКГ можно выделить 5 зубцов: Р, О, R, 5, Т. Зубец Р отображает возбуждение предсердий, комплекс QRS — распространение возбуждения по желудочкам (систола), сегмент SТ и зубец Т — процесс движения волны возбуждения в миокарде. Интервал Т—Р соответствует периоду покоя — диастоле.

ВЫПОЛНИТЕ ЗАДАНИЯ

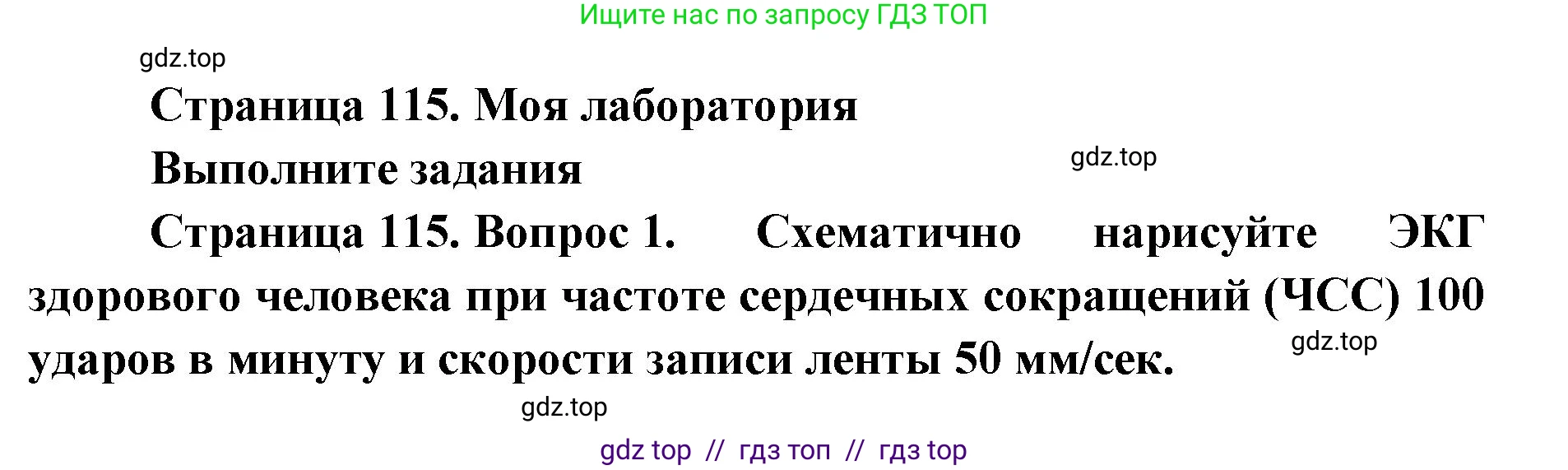

1. Схематично нарисуйте ЭКГ здорового человека при частоте сердечных сокращений (ЧСС) 100 ударов в минуту и скорости записи ленты 50 мм/сек.

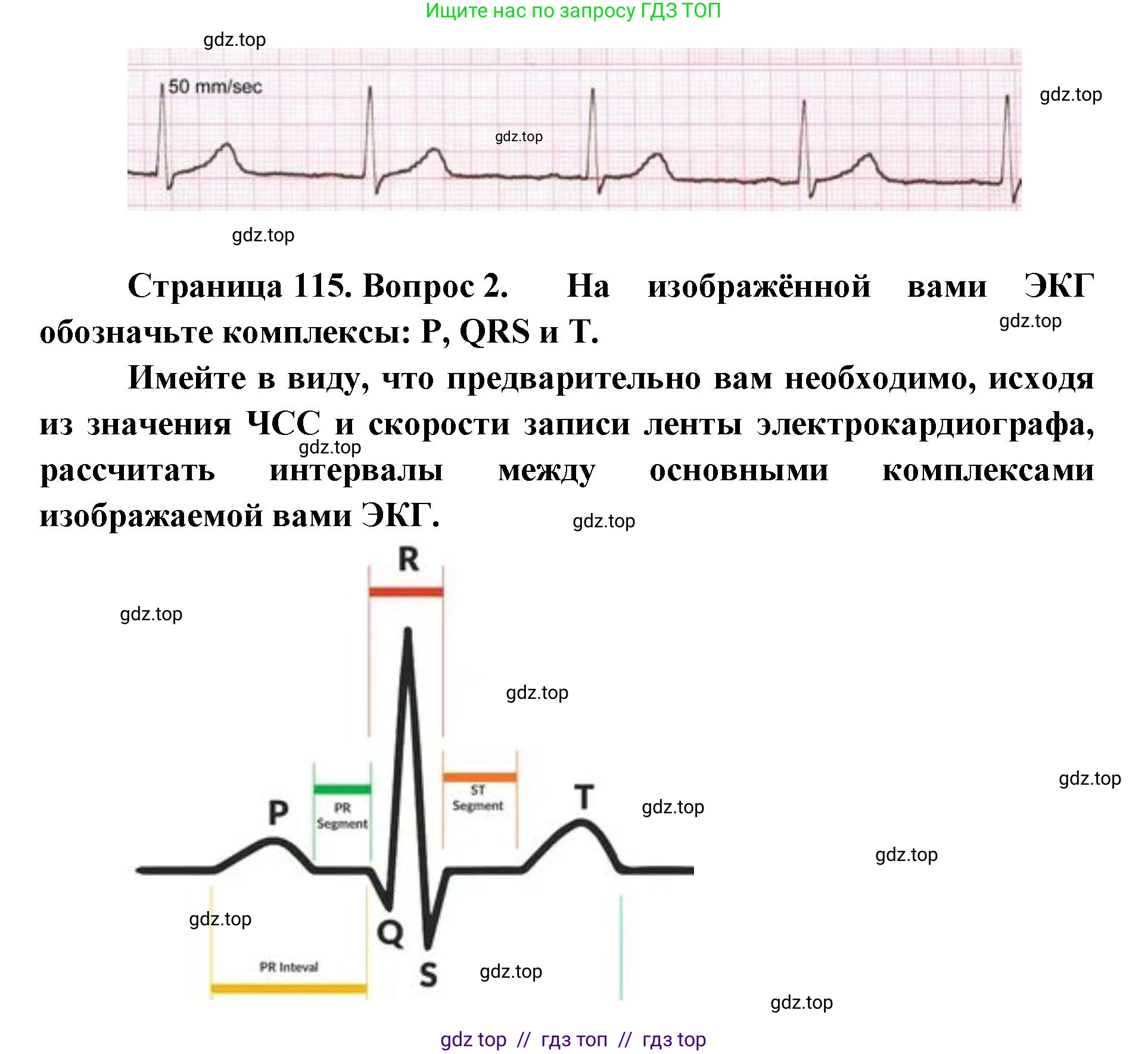

2. На изображённой вами ЭКГ обозначьте комплексы: P, QRS и T.

Имейте в виду, что предварительно вам необходимо, исходя из значения ЧСС и скорости записи ленты электрокардиографа, рассчитать интервалы между основными комплексами изображаемой вами ЭКГ.
