Условие.

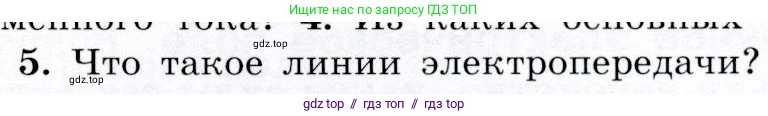

5. Что такое линии электропередачи?

Решение.

5. Линия электропередачи (ЛЭП) — это система инженерных сооружений и оборудования, предназначенная для передачи электрической энергии на большие расстояния. Она является ключевым звеном в энергетической системе, связывающим электростанции, где энергия генерируется, с подстанциями и конечными потребителями.

Основная задача ЛЭП — минимизировать потери энергии при её транспортировке. Для этого напряжение тока повышают с помощью трансформаторов на электростанциях перед передачей и понижают на подстанциях перед распределением потребителям. Потери мощности при передаче пропорциональны квадрату силы тока ($P_{потерь} = I^2 \cdot R$), поэтому увеличение напряжения позволяет при той же передаваемой мощности ($P = U \cdot I$) значительно снизить силу тока и, соответственно, потери.

Линии электропередачи можно классифицировать по нескольким параметрам:

• По способу прокладки:
  • Воздушные линии (ВЛ): провода подвешиваются на опорах над землей с помощью изоляторов. Это наиболее распространенный тип ЛЭП.
  • Кабельные линии (КЛ): используются изолированные кабели, проложенные в земле, в кабельных каналах или под водой. Они дороже и сложнее в обслуживании, но применяются в городах или в местах, где строительство ВЛ невозможно.
• По роду тока:
  • Линии переменного тока: наиболее распространённый тип, так как переменный ток легко трансформировать.
  • Линии постоянного тока: применяются для передачи очень больших мощностей на сверхдальние расстояния, так как имеют меньшие потери.
• По классу напряжения:
  • Низкое напряжение (до 1 кВ)
  • Среднее напряжение (1–35 кВ)
  • Высокое напряжение (110–220 кВ)
  • Сверхвысокое напряжение (330–750 кВ)
  • Ультравысокое напряжение (свыше 750 кВ)

Основными конструктивными элементами воздушной ЛЭП являются:

• Провода — для непосредственного прохождения тока.
• Опоры — для удержания проводов на безопасной высоте.
• Изоляторы — для электрической изоляции проводов от опор.
• Грозозащитные тросы — для защиты от ударов молнии.
• Арматура — для крепления проводов и тросов к изоляторам и опорам.
• Фундаменты — для закрепления опор в грунте.

Ответ: Линия электропередачи — это комплекс сооружений и оборудования, предназначенный для передачи электроэнергии на большие расстояния от электростанций к потребителям. Она состоит из проводов, опор, изоляторов и другой арматуры и является важнейшей частью единой энергетической системы.
