Номер 2, страница 99 - гдз по физике 9 класс учебник Хижнякова, Синявина

Глава 3. Магнитное поле. Параграф 16. Магнитное поле Земли. Задания и упражнения - номер 2, страница 99.

Условие.

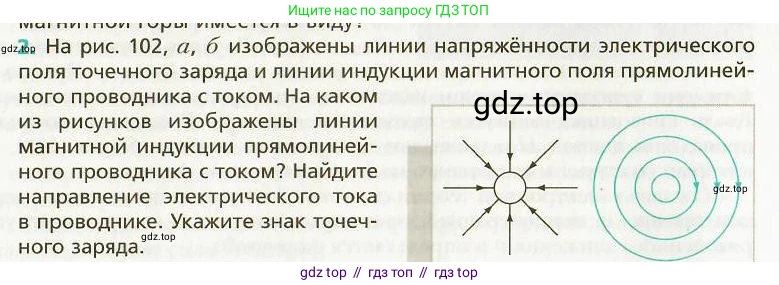

2. На рис. 102, а, б изображены линии напряжённости электрического поля точечного заряда и линии индукции магнитного поля прямолиней-ного проводника с током. На каком из рисунков изображены линии магнитной индукции прямолиней-ного проводника с током? Найдите направление электрического тока в проводнике. Укажите знак точеч-ного заряда.

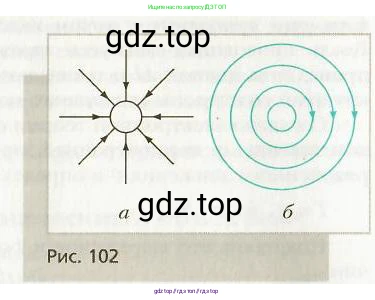

Рис. 102

Решение.

Решение

Сначала определим, какой рисунок какому полю соответствует. Линии напряжённости электростатического поля точечного заряда — это радиальные прямые, которые исходят из положительного заряда или сходятся к отрицательному. Этому описанию соответствует рисунок а. Линии индукции магнитного поля прямого проводника с током — это концентрические окружности, лежащие в плоскости, перпендикулярной проводнику. Этому описанию соответствует рисунок б.

На каком из рисунков изображены линии магнитной индукции прямолинейного проводника с током?

Исходя из анализа, линии магнитной индукции прямолинейного проводника с током изображены на рисунке б, так как они представляют собой замкнутые концентрические окружности.

Ответ: на рисунке б.

Найдите направление электрического тока в проводнике.

Направление тока в проводнике можно определить по правилу правой руки (или правилу буравчика). На рисунке б линии магнитной индукции направлены по часовой стрелке. Если расположить правую руку так, чтобы четыре согнутых пальца указывали направление линий поля (по часовой стрелке), то отогнутый большой палец укажет направление тока. В данном случае большой палец будет направлен вглубь плоскости рисунка. Следовательно, ток направлен от наблюдателя.

Ответ: ток в проводнике направлен от наблюдателя, перпендикулярно плоскости рисунка.

Укажите знак точечного заряда.

На рисунке а показано электрическое поле точечного заряда. По соглашению, линии напряжённости электрического поля направлены от положительных зарядов и к отрицательным. На рисунке стрелки на линиях напряжённости указывают в сторону центра, то есть к заряду. Это означает, что заряд является отрицательным.

Ответ: знак точечного заряда — отрицательный.
