Номер 632, страница 93 - гдз по физике 9 класс сборник вопросов и задач Марон, Марон

Электромагнитное поле. Магнитное поле. Направление линий магнитного поля тока. Действие магнитного поля на электрический ток. Индукция магнитного поля - номер 632, страница 93.

Условие.

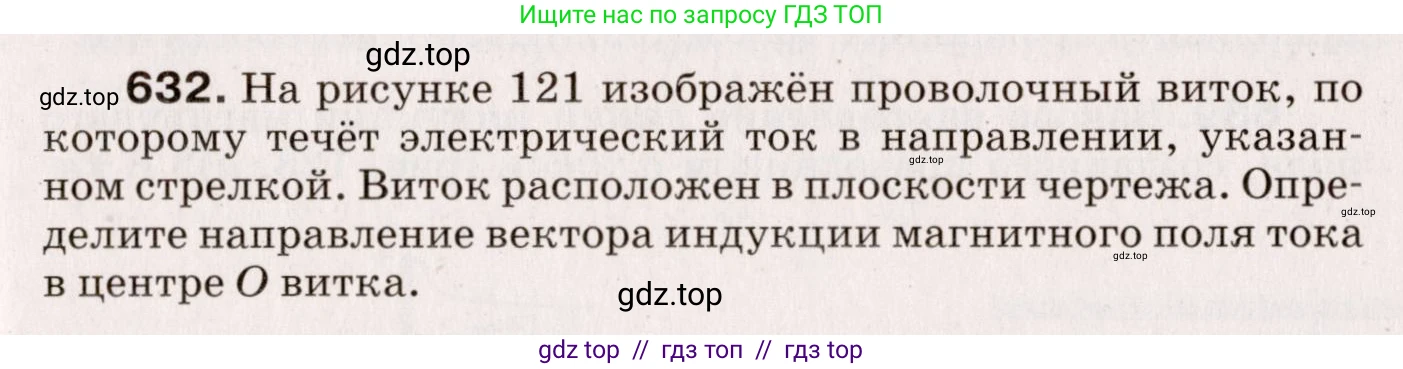

632. На рисунке 121 изображён проволочный виток, по которому течёт электрический ток в направлении, указанном стрелкой. Виток расположен в плоскости чертежа. Определите направление вектора индукции магнитного поля тока в центре $O$ витка.

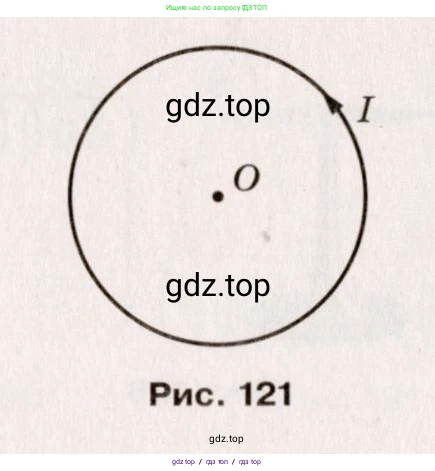

Рис. 121

Решение.

Решение

Для определения направления вектора магнитной индукции в центре витка с током используется правило правой руки (или правило буравчика).

Формулировка правила правой руки для витка с током: если обхватить виток ладонью правой руки так, чтобы четыре пальца были направлены по току, то отставленный на 90 градусов большой палец покажет направление вектора магнитной индукции $ \vec{B} $ внутри витка.

На рисунке 121 показано, что электрический ток $ I $ течет по проволочному витку против часовой стрелки. Применим правило правой руки: расположим пальцы правой руки по направлению тока (против часовой стрелки). В этом случае большой палец будет направлен перпендикулярно плоскости чертежа, из плоскости рисунка на наблюдателя.

Ответ: Вектор индукции магнитного поля в центре $ O $ витка направлен перпендикулярно плоскости чертежа на нас (от наблюдателя).
