Условие.

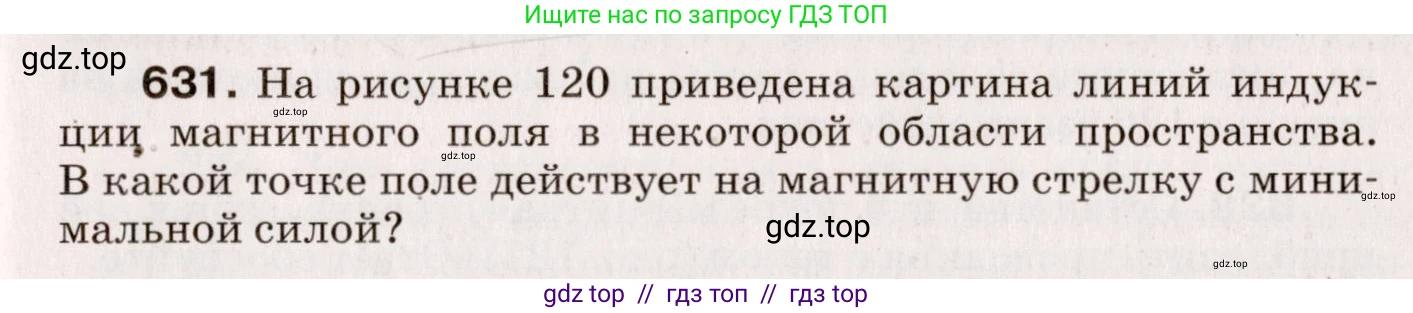

631. На рисунке 120 приведена картина линий индукции магнитного поля в некоторой области пространства. В какой точке поле действует на магнитную стрелку с минимальной силой?

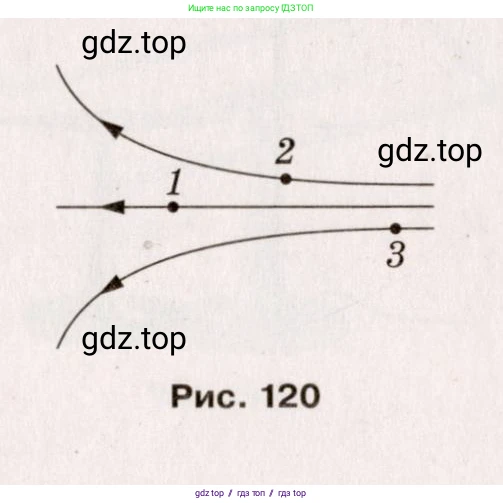

Рис. 120

Решение.

Решение

Сила, с которой магнитное поле действует на магнитную стрелку, зависит от модуля вектора магнитной индукции $B$. Чем больше индукция магнитного поля, тем большая сила действует на стрелку.

Картина линий магнитной индукции позволяет качественно оценить силу поля в разных точках пространства. Густота линий магнитной индукции пропорциональна модулю вектора магнитной индукции. В тех областях, где линии расположены гуще, магнитное поле сильнее. В тех областях, где линии расположены реже, поле слабее.

Анализируя рисунок 120, можно сделать следующие выводы:

• В точке 1 линии магнитной индукции расположены наиболее густо по сравнению с другими точками. Следовательно, в этой точке магнитное поле самое сильное.

• По мере движения вправо от точки 1, линии магнитной индукции расходятся, их густота уменьшается. Это означает, что поле ослабевает.

• Точки 2 и 3 находятся в области, где поле слабее, чем в точке 1. Сравнивая густоту линий в точках 2 и 3, можно заметить, что в точке 3 линии расположены реже всего, так как она находится правее всех и в самой широкой части пучка линий на рисунке.

Таким образом, наименьшая индукция магнитного поля будет в точке 3. Следовательно, и сила, действующая на магнитную стрелку, будет минимальной в этой точке.

Ответ: В точке 3.
