Условие.

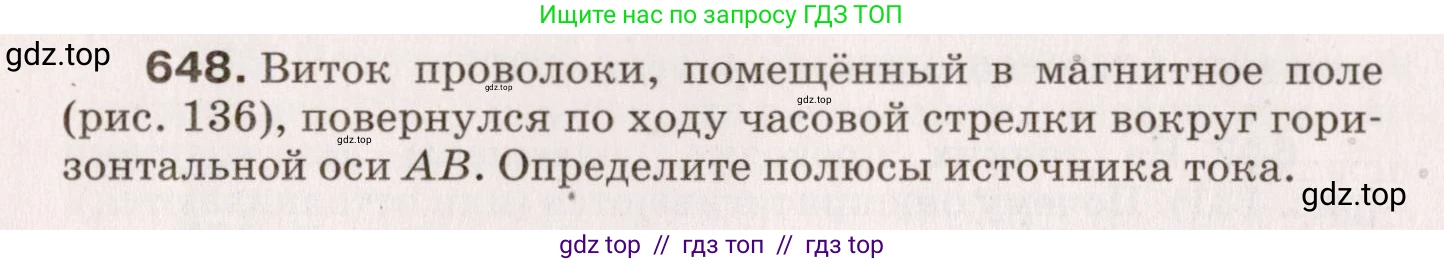

648. Виток проволоки, помещённый в магнитное поле (рис. 136), повернулся по ходу часовой стрелки вокруг горизонтальной оси АВ. Определите полюсы источника тока.

Рис. 136

Решение.

Решение

Для определения полюсов источника тока необходимо определить направление тока в витке. Направление тока можно найти, зная направление силы Ампера, действующей на стороны витка, и направление магнитного поля. Направление силы Ампера определяется по правилу левой руки.

1. Вектор магнитной индукции $ \vec{B} $ направлен от северного полюса магнита (N) к южному (S), то есть горизонтально слева направо.

2. По условию задачи, виток поворачивается по ходу часовой стрелки вокруг оси АВ. Это означает, что на дальнюю от нас сторону витка (вблизи точки B) действует сила Ампера, направленная вверх, а на ближнюю к нам сторону (вблизи точки А) действует сила Ампера, направленная вниз.

3. Применим правило левой руки для дальней от нас стороны витка. Расположим левую руку так, чтобы линии магнитной индукции $ \vec{B} $ входили в ладонь (ладонь обращена влево), а отогнутый на 90° большой палец был направлен вверх (по направлению силы, вращающей эту сторону витка). Тогда четыре вытянутых пальца укажут направление тока $ I $ в этой части проводника. Ток будет направлен от нас, вглубь рисунка.

4. Аналогично применим правило левой руки для ближней к нам стороны витка. Линии магнитной индукции $ \vec{B} $ так же входят в ладонь. Большой палец направляем вниз (по направлению силы). Четыре вытянутых пальца покажут направление тока $ I $ на нас, из плоскости рисунка.

5. Таким образом, ток течет от источника по проводу, подключенному к ближней стороне витка (слева), проходит по витку и возвращается к источнику по проводу, подключенному к дальней стороне витка (справа).

6. Во внешней цепи электрический ток направлен от положительного полюса (+) источника к отрицательному (-). Следовательно, ток выходит из левой клеммы и входит в правую.

Ответ: Левая клемма источника тока является положительным полюсом (+), а правая клемма — отрицательным полюсом (-).
