Условие.

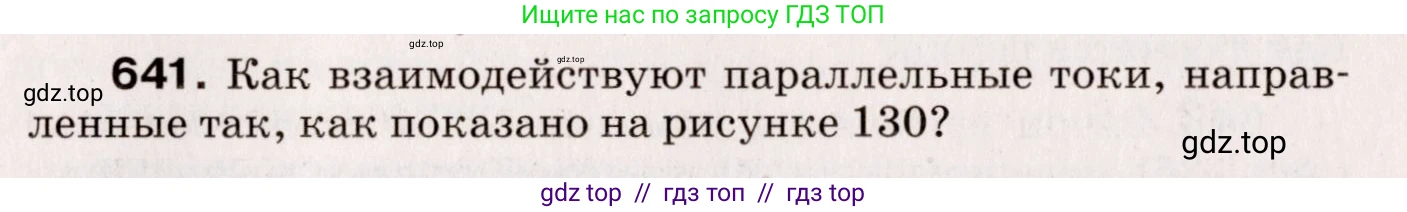

641. Как взаимодействуют параллельные токи, направленные так, как показано на рисунке 130?

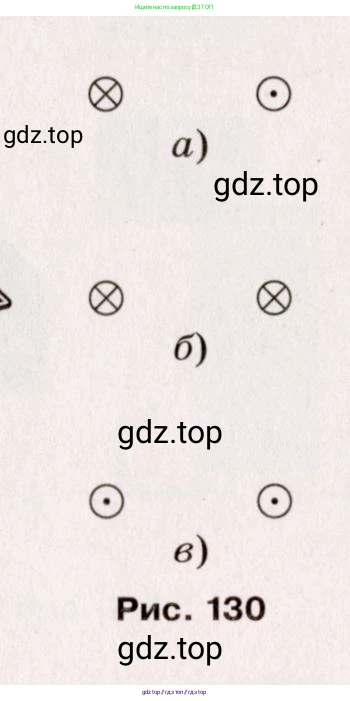

Рис. 130

Решение.

Решение

Взаимодействие двух параллельных проводников с током объясняется действием силы Ампера: каждый проводник создает вокруг себя магнитное поле, которое с определенной силой действует на второй проводник. Направление этой силы можно определить с помощью правила левой руки, а направление магнитного поля тока — с помощью правила буравчика (или правила правой руки).

Для анализа таких систем удобнее использовать общее правило взаимодействия параллельных токов: проводники с токами, текущими в одном направлении (сонаправленные), притягиваются, а проводники с токами, текущими в противоположных направлениях (противонаправленные), отталкиваются.

На рисунке используются стандартные обозначения для направления тока, перпендикулярного плоскости чертежа:

— Символ ⊗ (крестик в круге) означает, что ток направлен от наблюдателя, «в плоскость рисунка».

— Символ ⊙ (точка в круге) означает, что ток направлен к наблюдателю, «из плоскости рисунка».

Рассмотрим каждый случай, представленный на рисунке:

а) Показаны два параллельных тока, направленных в противоположные стороны. Левый ток течет от наблюдателя (⊗), а правый — к наблюдателю (⊙). Так как токи противонаправленные, проводники будут отталкиваться друг от друга.

Ответ: отталкиваются.

б) Показаны два параллельных тока, направленных в одну и ту же сторону — от наблюдателя (⊗). Так как токи сонаправленные, проводники будут притягиваться друг к другу.

Ответ: притягиваются.

в) Показаны два параллельных тока, также направленных в одну и ту же сторону — к наблюдателю (⊙). Так как токи сонаправленные, проводники будут притягиваться друг к другу.

Ответ: притягиваются.
