Номер 640, страница 95 - гдз по физике 9 класс сборник вопросов и задач Марон, Марон

Электромагнитное поле. Магнитное поле. Направление линий магнитного поля тока. Действие магнитного поля на электрический ток. Индукция магнитного поля - номер 640, страница 95.

Условие.

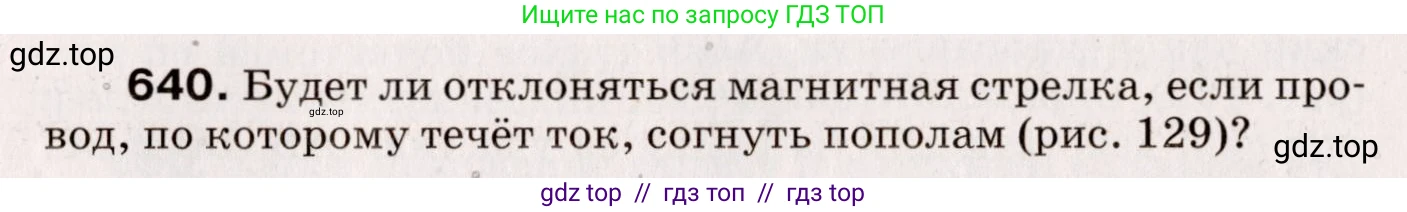

640. Будет ли отклоняться магнитная стрелка, если провод, по которому течёт ток, согнуть пополам (рис. 129)?

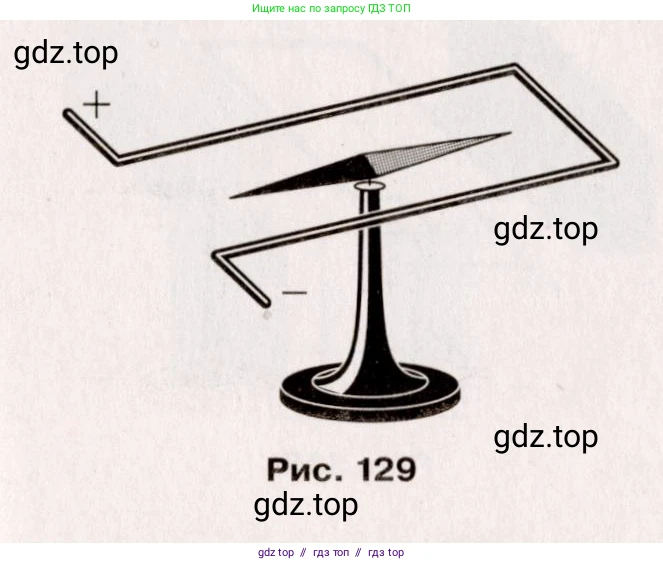

Рис. 129

Решение.

Решение

Провод, согнутый пополам, как показано на рисунке, представляет собой два близко расположенных параллельных проводника. Электрический ток $I$ течет по ним в противоположных направлениях: в верхней части провода ток направлен в одну сторону (от «+»), а в нижней — в противоположную (к «–»).

Каждый проводник с током создает вокруг себя магнитное поле. Согласно правилу правой руки, магнитное поле, создаваемое верхней частью провода в месте расположения стрелки, будет направлено в одну сторону (например, перпендикулярно плоскости рисунка от наблюдателя). Магнитное поле, создаваемое нижней частью провода, в той же точке будет направлено в прямо противоположную сторону (к наблюдателю).

Поскольку магнитная стрелка расположена симметрично между двумя частями провода, а сила тока в них одинакова, то и величины (модули) магнитной индукции, создаваемой каждым проводом, будут практически равны. Результирующее магнитное поле в точке, где находится стрелка, определяется как векторная сумма полей от двух частей провода: $\vec{B}_{общ} = \vec{B}_{верх} + \vec{B}_{нижн}$.

Так как векторы магнитной индукции $\vec{B}_{верх}$ и $\vec{B}_{нижн}$ равны по модулю и противоположны по направлению, их векторная сумма будет равна нулю (или очень близка к нулю): $\vec{B}_{общ} \approx 0$.

Из-за того, что суммарное магнитное поле, создаваемое током в проводе, в месте расположения стрелки практически отсутствует, на стрелку не будет действовать ориентирующая сила, и она не отклонится.

Ответ: Нет, магнитная стрелка отклоняться не будет, так как магнитные поля от токов, текущих в противоположных направлениях в двух частях провода, взаимно компенсируют друг друга.
