Глава 3. Электромагнитные явления. Параграф 30. Магнитное поле. Задание 29 - номер 5, страница 144.

Условие.

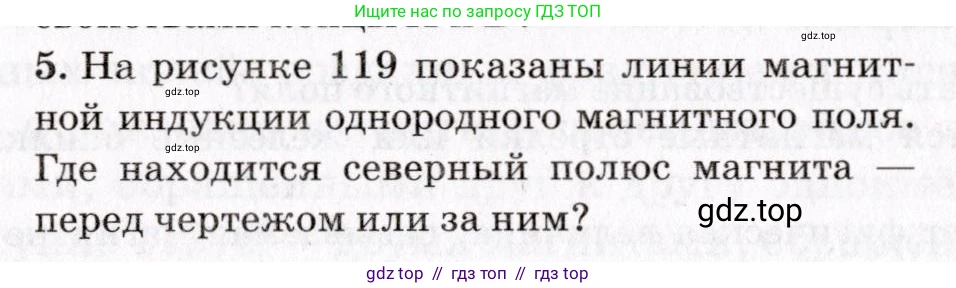

5. На рисунке 119 показаны линии магнитной индукции однородного магнитного поля. Где находится северный полюс магнита — перед чертежом или за ним?

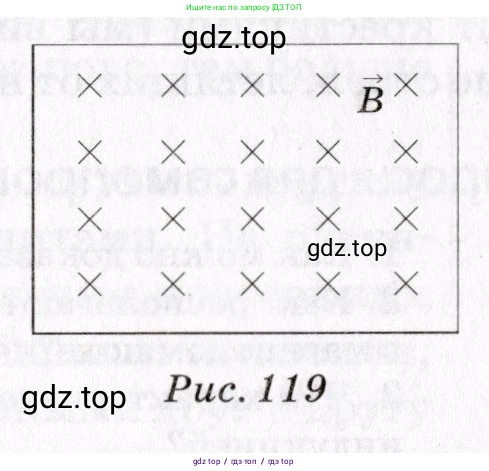

Рис. 119

Решение.

Решение

На рисунке 119 показаны линии магнитной индукции $ \vec{B} $ однородного магнитного поля. В физике принято обозначать направление вектора, идущего от наблюдателя за плоскость чертежа, символом "×" (крестик). Это условно изображает вид на хвостовое оперение улетающей стрелы. Направление вектора из плоскости чертежа на наблюдателя обозначают точкой (•), что соответствует острию летящей на нас стрелы.

В данной задаче линии магнитной индукции направлены от нас, вглубь чертежа.

По определению, линии магнитной индукции выходят из северного полюса магнита (N) и входят в южный полюс (S). Так как линии поля направлены от нас, следовательно, их источник — северный полюс магнита — расположен перед плоскостью чертежа (со стороны наблюдателя), а южный полюс находится за плоскостью чертежа.

Ответ: Северный полюс магнита находится перед чертежом.
