Глава 3. Электромагнитные явления. Параграф 30. Магнитное поле. Задание 29 - номер 3, страница 144.

Условие.

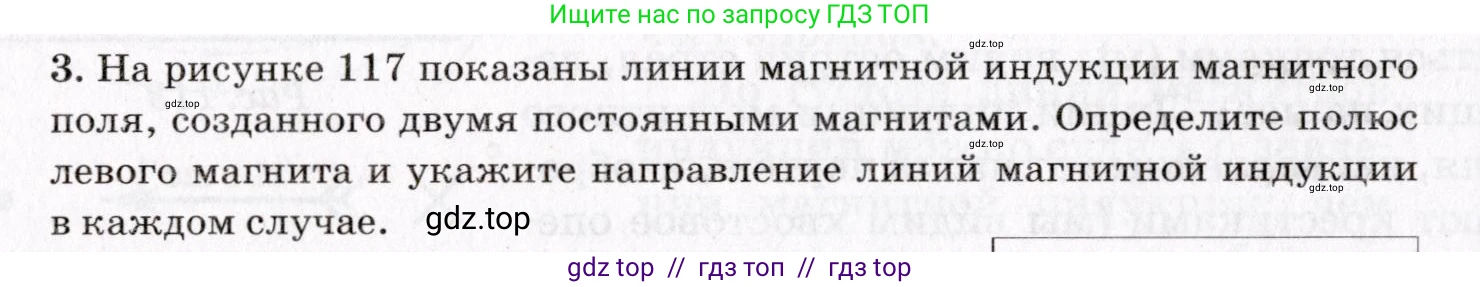

3. На рисунке 117 показаны линии магнитной индукции магнитного поля, созданного двумя постоянными магнитами. Определите полюс левого магнита и укажите направление линий магнитной индукции в каждом случае.

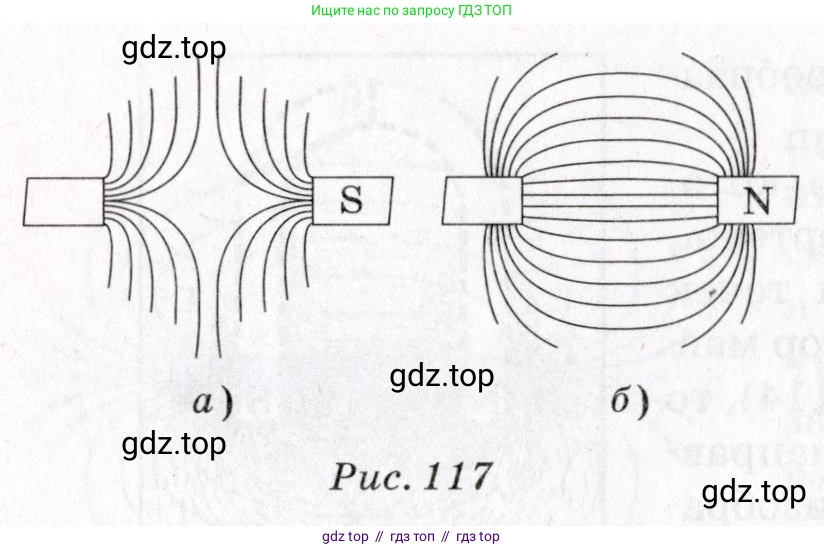

Рис. 117

Решение.

Решение

Для решения задачи необходимо знать основные свойства линий магнитной индукции:

1. Вне магнита линии магнитной индукции выходят из северного полюса (N) и входят в южный полюс (S).

2. Одноименные полюса магнитов (N-N или S-S) отталкиваются, что на схеме изображается изгибом линий, как бы уходящих друг от друга. Разноименные полюса (N-S) притягиваются, и линии магнитной индукции идут от северного полюса одного магнита к южному полюсу другого.

а)

На рисунке а линии магнитной индукции в пространстве между магнитами изгибаются, что свидетельствует об отталкивании магнитов. Отталкиваются одноименные полюса. Поскольку у правого магнита к левому обращен южный полюс (S), то у левого магнита обращенный к нему полюс также будет южным (S). Линии магнитной индукции всегда входят в южный полюс, следовательно, их направление будет к обоим магнитам.

Ответ: Полюс левого магнита, обращенный к правому, — южный (S). Направление линий магнитной индукции — к южным полюсам обоих магнитов.

б)

На рисунке б линии магнитной индукции направлены от одного магнита к другому, что указывает на притяжение магнитов. Притягиваются разноименные полюса. У правого магнита к левому обращен северный полюс (N), значит, у левого магнита обращенный к нему полюс будет южным (S). Линии магнитной индукции выходят из северного полюса и входят в южный. Следовательно, они будут направлены от северного полюса (N) правого магнита к южному полюсу (S) левого магнита.

Ответ: Полюс левого магнита, обращенный к правому, — южный (S). Направление линий магнитной индукции — от северного полюса правого магнита к южному полюсу левого магнита.
