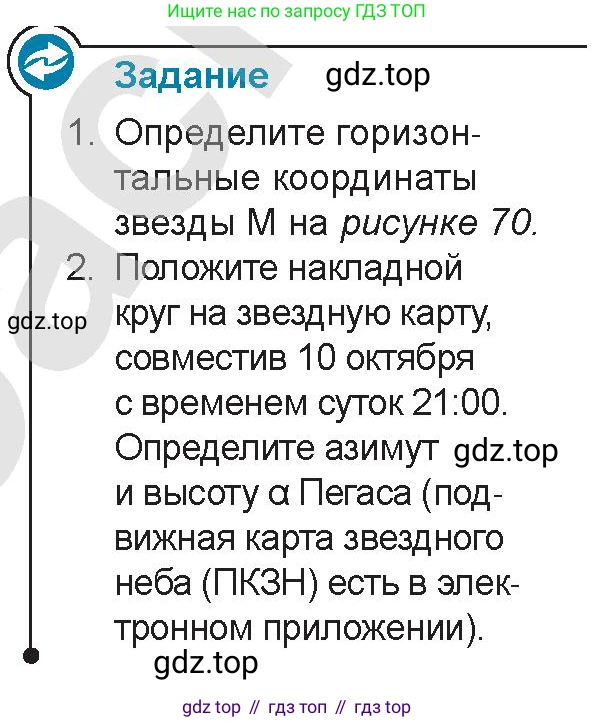

Задание

1. Определите горизонтальные координаты звезды $\text{M}$ на рисунке 70.

2. Положите накладной круг на звездную карту, совместив 10 октября с временем суток 21:00. Определите азимут и высоту $\alpha$ Пегаса (подвижная карта звездного неба (ПКЗН) есть в электронном приложении).

1. Для определения горизонтальных координат (азимута и высоты) звезды M необходимо иметь изображение, упомянутое в задании как "рисунок 70". Так как этот рисунок отсутствует, дать точный численный ответ невозможно.
В общем случае, горизонтальные координаты на подобном рисунке определяются следующим образом:
Высота ($h$) звезды над горизонтом – это угловое расстояние по вертикали от линии горизонта до звезды. На схемах небесной сферы она отсчитывается по дуге вертикального круга, проходящего через светило, и измеряется в градусах от 0° (горизонт) до 90° (зенит).
Азимут ($A$) – это угловое расстояние вдоль горизонта от точки отсчета до точки пересечения горизонта с вертикальным кругом звезды. В школьном курсе астрономии в России азимут чаще всего отсчитывается от точки юга (S) по часовой стрелке (в сторону запада W). Таким образом, точка юга имеет азимут 0°, запада – 90°, севера – 180°, востока – 270°.
Чтобы найти координаты звезды М на рисунке 70, нужно было бы измерить эти два угла, используя масштаб и разметку, представленные на рисунке.

Ответ: Для решения задачи необходим рисунок 70, который не предоставлен.

2. Для выполнения этого задания используется подвижная карта звёздного неба (ПКЗН). Решение состоит в выполнении следующих шагов:
1. На подвижной карте совмещаются дата на лимбе карты и время на накладном круге. В данном случае, отметка "10 октября" совмещается с отметкой "21:00".
2. После совмещения в вырезе накладного круга будет видно расположение звёзд на небе в указанное время для широты, на которую рассчитана карта (обычно для средней полосы России, около $55^\circ-56^\circ$ с.ш.).
3. На карте находится звезда $\alpha$ (альфа) Пегаса, также известная как Маркаб. Эта звезда является юго-западной (правой нижней) вершиной астеризма Большой Квадрат Пегаса.
4. С помощью координатной сетки накладного круга определяются её горизонтальные координаты — азимут и высота. Азимут считывается по шкале вдоль выреза-горизонта (от 0° до 360°), а высота — по концентрическим окружностям (от 0° на горизонте до 90° в центре).
Поскольку физической карты нет, для получения ответа было выполнено моделирование вида звёздного неба в программе-планетарии для широты Москвы (около $56^\circ$ с.ш.) на 10 октября в 21:00 по местному времени.
В это время звезда $\alpha$ Пегаса находится на юге, немного западнее небесного меридиана, так как она недавно прошла точку своей верхней кульминации. Её приближенные координаты:
Азимут ($A$), отсчитываемый от точки юга на запад, составляет примерно 7°.
Высота ($h$) над горизонтом составляет примерно 48°.
Эти значения являются приблизительными и могут незначительно отличаться в зависимости от точной широты местности, для которой сделана ПКЗН, и точности самой карты.

Ответ: Азимут $\alpha$ Пегаса $A \approx 7^\circ$, высота $\alpha$ Пегаса $h \approx 48^\circ$.
