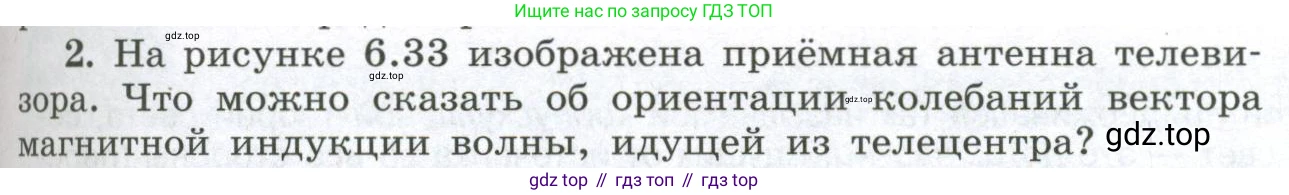

2. На рисунке 6.33 изображена приёмная антенна телевизора. Что можно сказать об ориентации колебаний вектора магнитной индукции волны, идущей из телецентра?

Решение

Приёмная телевизионная антенна предназначена для взаимодействия с электромагнитной волной, излучаемой телецентром. Эффективность приёма максимальна, когда проводящие элементы антенны ориентированы вдоль направления колебаний вектора напряженности электрического поля $\vec{E}$ волны. Это связано с тем, что переменное электрическое поле индуцирует в проводниках антенны переменный электрический ток, который затем усиливается и преобразуется в телевизионный сигнал.

Для наземного телевизионного вещания, как правило, используется горизонтальная поляризация. Это означает, что вектор напряженности электрического поля $\vec{E}$ колеблется в горизонтальной плоскости. Поэтому приёмные антенны устанавливают так, чтобы их основные проводящие элементы (вибраторы) были расположены горизонтально.

Электромагнитная волна является поперечной. Это означает, что векторы напряженности электрического поля ($\vec{E}$), магнитной индукции ($\vec{B}$) и скорости распространения волны ($\vec{v}$) взаимно перпендикулярны.

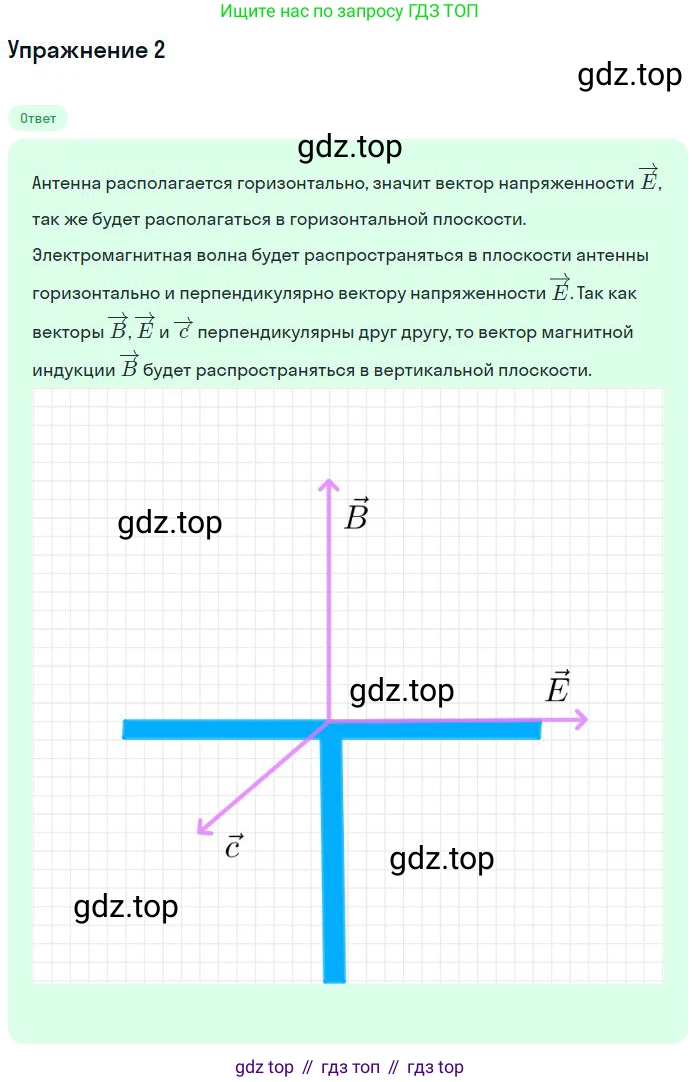

Если волна распространяется от телецентра к антенне горизонтально, а вектор $\vec{E}$ колеблется также в горизонтальной плоскости (но перпендикулярно направлению распространения), то для соблюдения условия взаимной перпендикулярности вектор магнитной индукции $\vec{B}$ должен совершать колебания в вертикальной плоскости.

Ответ: Колебания вектора магнитной индукции волны, идущей из телецентра, происходят в вертикальной плоскости, перпендикулярно направлению распространения волны и направлению колебаний вектора напряженности электрического поля.
