Условие.

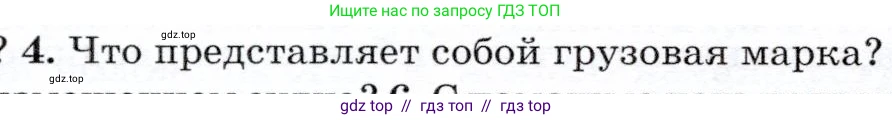

4. Что представляет собой грузовая марка?

Решение.

Грузовая марка, также известная как «знак Плимсоля» или «диск Плимсоля», — это специальная маркировка, которая наносится на бортах морских судов. Она указывает максимальную осадку (глубину, на которую судно погружается в воду), до которой судно может быть безопасно загружено в различных условиях плавания. Основная цель грузовой марки — обеспечить достаточный надводный борт, то есть высоту борта от ватерлинии до палубы, что гарантирует необходимый запас плавучести и остойчивости судна, предотвращая его перегрузку и возможное затопление.

Внешний вид грузовой марки стандартизирован и состоит из нескольких элементов:

1. Круг с горизонтальной линией. Это основной элемент, известный как диск Плимсоля. Верхняя кромка горизонтальной линии, проходящей через центр круга, указывает на уровень летней грузовой ватерлинии в соленой воде (Summer, S).

2. Буквы классификационного общества. Рядом с диском наносятся буквы, обозначающие организацию, которая произвела расчеты и одобрила размещение марки (например, РС — Российский морской регистр судоходства, LR — Lloyd's Register).

3. Гребенка грузовых марок. Сбоку от диска располагается вертикальная линия с несколькими горизонтальными отметками, которые показывают предельные уровни загрузки для разных условий плотности воды и сезонов:
• TF (Tropical Fresh) — тропическая пресная вода;
• F (Fresh) — пресная вода;
• T (Tropical) — тропическая соленая вода;
• S (Summer) — летняя соленая вода (совпадает с линией на диске);
• W (Winter) — зимняя соленая вода;
• WNA (Winter North Atlantic) — зимняя североатлантическая (для наиболее суровых условий).

Различие отметок объясняется тем, что плотность воды и ожидаемые погодные условия влияют на плавучесть и безопасность судна. В менее плотной пресной воде судно погружается глубже, чем в соленой. В зимний период и в суровых районах, как Северная Атлантика, требуется больший надводный борт для безопасности.

Положение грузовой марки определяется расчетами на основе Международной конвенции о грузовой марке и зависит от конструкции, размеров, прочности и назначения судна. Наличие и соблюдение требований грузовой марки являются обязательными для обеспечения безопасности мореплавания.

Ответ:
Грузовая марка — это специальный знак на борту судна, который указывает максимально допустимую осадку при загрузке в зависимости от сезона и плотности воды (соленая/пресная). Она предназначена для обеспечения безопасности мореплавания путем предотвращения перегрузки судна и сохранения необходимого запаса плавучести и остойчивости.
