Условие.

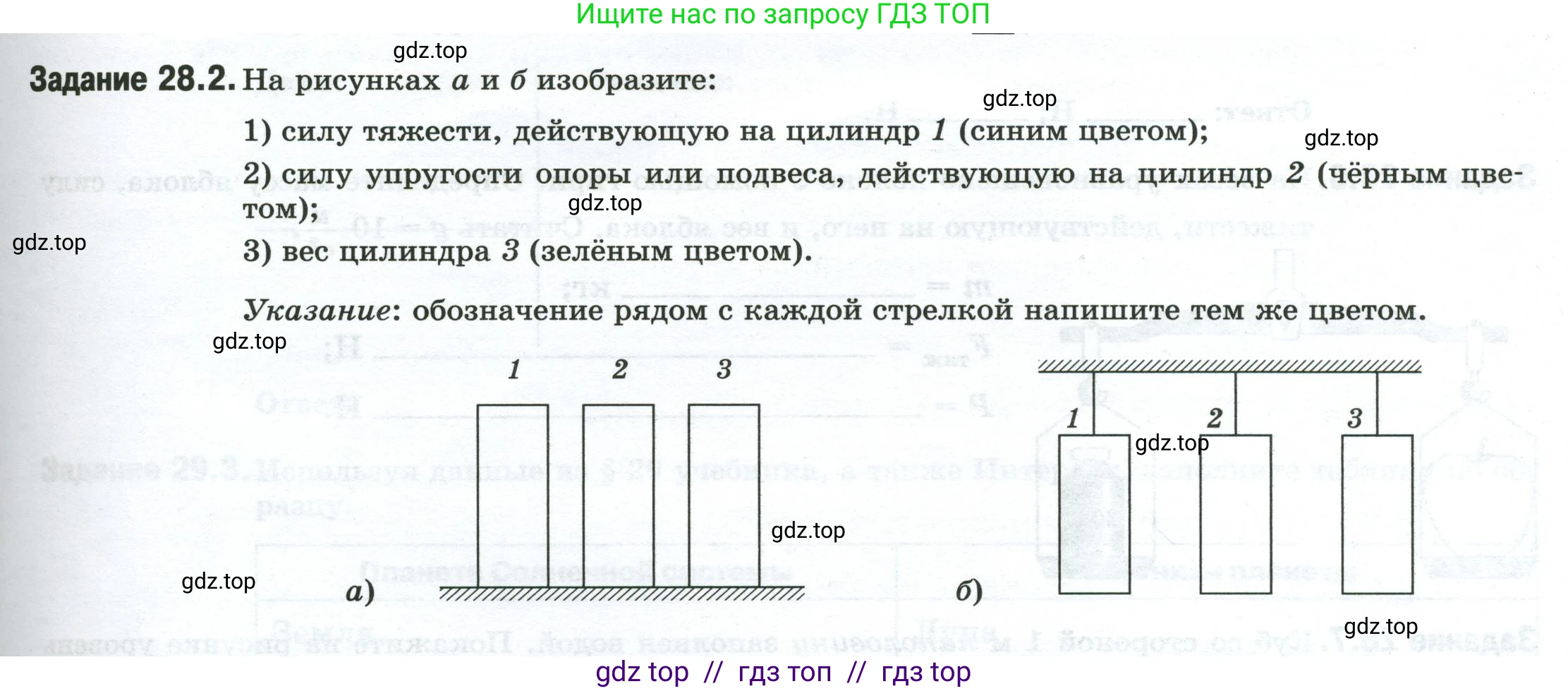

Задание 28.2. На рисунках а и б изобразите:

1) силу тяжести, действующую на цилиндр 1 (синим цветом);

2) силу упругости опоры или подвеса, действующую на цилиндр 2 (чёрным цветом);

3) вес цилиндра 3 (зелёным цветом).

Указание: обозначение рядом с каждой стрелкой напишите тем же цветом.

Решение.

Решение

Для решения задачи необходимо правильно определить точки приложения и направления для каждой из указанных сил. В физике важно различать силу тяжести, силу упругости и вес тела.

• Сила тяжести ($ \vec{F}_{тяж} $) — это сила, с которой Земля притягивает тело. Она всегда приложена к центру масс тела и направлена вертикально вниз.
• Сила упругости опоры или подвеса ($ \vec{F}_{упр} $) — это сила, возникающая в опоре или подвесе при их деформации. Она действует на тело со стороны опоры или подвеса. На рисунке а это сила реакции опоры ($ \vec{N} $), направленная от опоры вверх. На рисунке б это сила натяжения подвеса ($ \vec{T} $), направленная вдоль подвеса вверх.
• Вес тела ($ \vec{P} $) — это сила, с которой тело, вследствие притяжения к Земле, действует на опору или подвес. Важно отметить, что эта сила приложена к опоре или подвесу, а не к самому телу. Она направлена вертикально вниз.

Исходя из этих определений, изобразим силы на рисунках.

1) силу тяжести, действующую на цилиндр 1 (синим цветом)

На обоих рисунках, а и б, сила тяжести $ \vec{F}_{тяж} $ приложена к центру масс цилиндра 1 и направлена строго вертикально вниз. Изображается синей стрелкой, начинающейся в центре цилиндра и направленной вниз.

Ответ: На рисунках а и б от центра цилиндра 1 проведена вертикальная стрелка вниз (синего цвета) с обозначением $ \vec{F}_{тяж} $.

2) силу упругости опоры или подвеса, действующую на цилиндр 2 (чёрным цветом)

На рисунке а цилиндр 2 стоит на опоре. На него действует сила упругости опоры, или сила нормальной реакции, $ \vec{N} $. Эта сила приложена к основанию цилиндра 2 и направлена перпендикулярно опоре, то есть вертикально вверх.

На рисунке б цилиндр 2 подвешен. На него действует сила упругости подвеса, или сила натяжения, $ \vec{T} $. Эта сила приложена к точке крепления цилиндра к подвесу и направлена вертикально вверх, вдоль подвеса.

Ответ: На рисунке а от основания цилиндра 2 проведена вертикальная стрелка вверх (чёрного цвета) с обозначением $ \vec{N} $. На рисунке б от точки крепления цилиндра 2 к подвесу проведена вертикальная стрелка вверх (чёрного цвета) с обозначением $ \vec{T} $.

3) вес цилиндра 3 (зелёным цветом)

На рисунке а вес цилиндра 3, $ \vec{P} $, — это сила, с которой цилиндр действует на опору. Сила приложена к опоре под цилиндром 3 и направлена вертикально вниз.

На рисунке б вес цилиндра 3, $ \vec{P} $, — это сила, с которой цилиндр действует на подвес. Сила приложена к подвесу в точке его крепления к цилиндру и направлена вертикально вниз.

Ответ: На рисунке а от опоры под цилиндром 3 проведена вертикальная стрелка вниз (зелёного цвета) с обозначением $ \vec{P} $. На рисунке б от точки крепления подвеса к цилиндру 3 проведена вертикальная стрелка вниз (зелёного цвета) с обозначением $ \vec{P} $.
