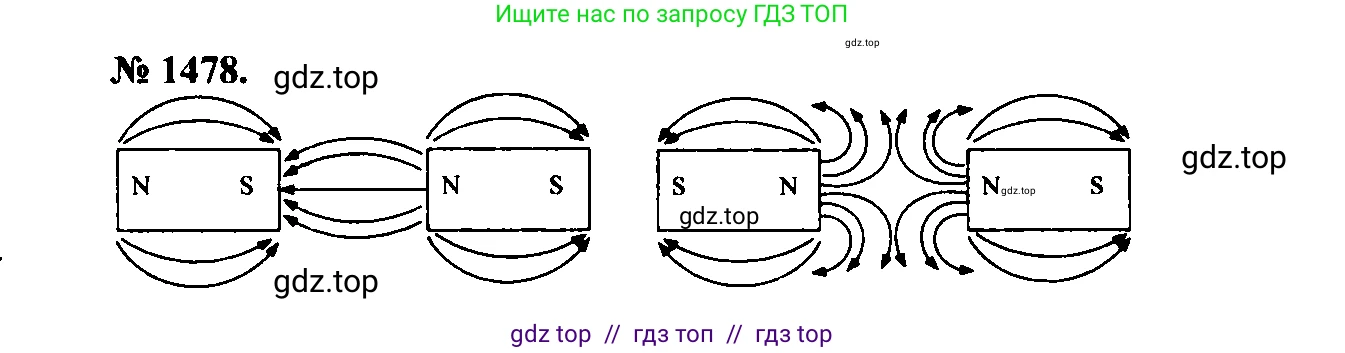

58.14 [1478] Нарисуйте (приблизительно) несколько магнитных линий для двух магнитов, расположенных так, как показано на рисунке VIII-1.

а) N S , N S.

б) S N N S

Рис. VIII-1

Решение.

Решение 3.

Решение 4.

Решение 6.

Решение 7.

Для того чтобы нарисовать магнитные линии для двух магнитов, необходимо вспомнить их основные свойства. Магнитные линии являются замкнутыми, вне магнита они направлены от северного полюса (N) к южному (S), а внутри — от южного к северному. Густота линий показывает интенсивность магнитного поля. Линии никогда не пересекаются.

Решение

а) В этом случае магниты расположены разноимёнными полюсами друг к другу: южный полюс (S) первого магнита находится рядом с северным полюсом (N) второго магнита. Между такими полюсами возникает сила притяжения.

Картина магнитных линий будет следующей:

• Магнитные линии выходят из северных полюсов (N) и входят в южные (S).
• В пространстве между магнитами линии будут направлены от северного полюса второго магнита к южному полюсу первого, образуя сильное магнитное поле. Это и создаёт притяжение.
• Часть линий от северного полюса первого магнита будет замыкаться на его же южном полюсе, огибая магнит снаружи.
• Аналогично, часть линий от северного полюса второго магнита будет замыкаться на его же южном полюсе.

Приблизительная схема магнитных линий показана на рисунке ниже.

Ответ: Магнитные линии в пространстве между магнитами соединяют разноименные полюса (S первого и N второго), наглядно демонстрируя их притяжение. Вне магнитов линии направлены от северных полюсов к южным.

б) В этом случае магниты расположены одноимёнными полюсами друг к другу: северный полюс (N) первого магнита находится рядом с северным полюсом (N) второго магнита. Между такими полюсами возникает сила отталкивания.

Картина магнитных линий будет следующей:

• Магнитные линии выходят из обоих северных полюсов.
• Так как одноименные заряды отталкиваются, линии, исходящие из этих полюсов, будут изгибаться и расходиться в стороны, избегая друг друга.
• Между полюсами образуется область с очень слабым магнитным полем (в идеальном случае — нейтральная точка, где поле равно нулю).
• Каждая линия, вышедшая из северного полюса одного магнита, замкнётся на южном полюсе того же магнита, не переходя ко второму магниту.

Приблизительная схема магнитных линий показана на рисунке ниже.

Ответ: Магнитные линии, выходящие из одноименных северных полюсов, изгибаются и расходятся в стороны, не пересекаясь. Это создает картину отталкивания. Каждая линия замыкается на южном полюсе своего же магнита.
