Условие.

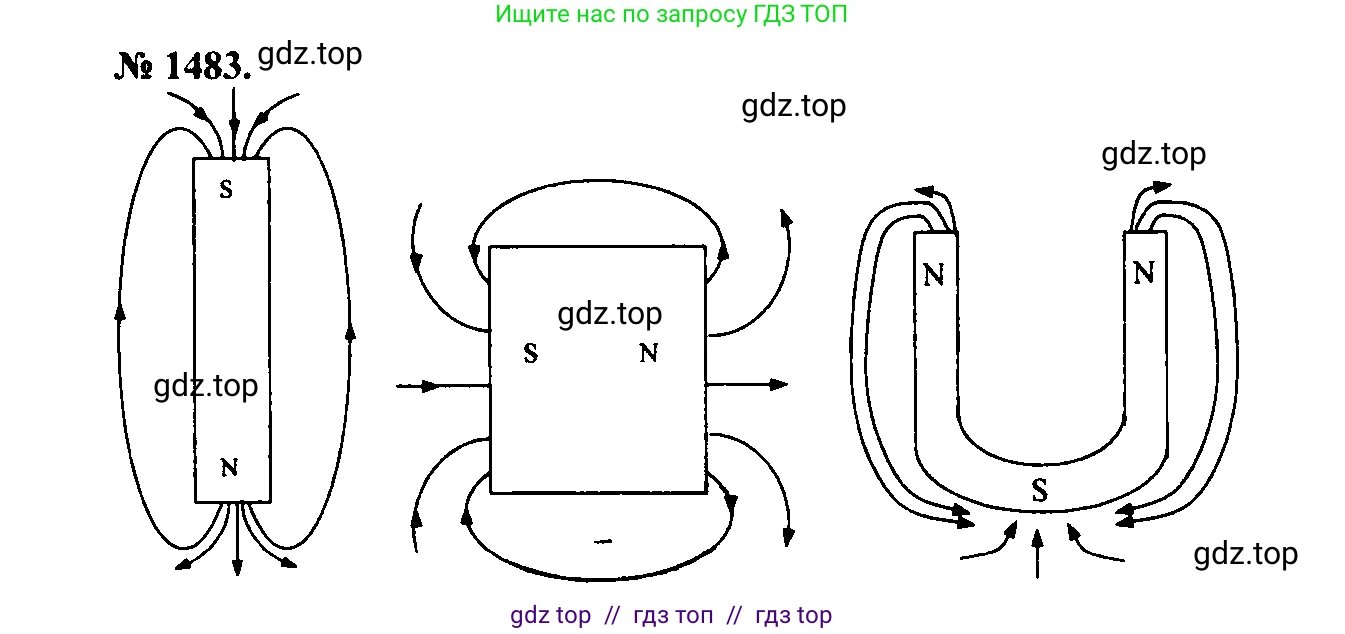

58.17* [1483*] Укажите полюсы магнитов (рис. VIII-3): полосового 1, кольцевого 2, подковообразного 3, учитывая, что магнитные линии выходят из северного полюса магнита и входят в южный.

1 2 3

Рис. VIII-3

Решение.

Решение 3.

Решение 4.

Решение 6.

Решение 7.

Решение

В основе решения лежит правило изображения магнитных полей: силовые линии магнитного поля выходят из северного полюса магнита (N) и входят в южный полюс (S).

полосового 1: На рисунке для полосового магнита показано, что магнитные линии выходят из его нижнего торца и, огибая магнит, входят в его верхний торец. Следовательно, нижний полюс является северным (N), а верхний полюс — южным (S).

Ответ: верхний полюс — южный (S), нижний полюс — северный (N).

кольцевого 2: В случае магнита, обозначенного как кольцевой (на рисунке представлен в виде короткого цилиндра), магнитные линии выходят из боковой цилиндрической поверхности и входят в плоские основания (торцы). Таким образом, боковая поверхность является северным полюсом (N), а верхнее и нижнее основания — южными полюсами (S).

Ответ: боковая поверхность — северный полюс (N), торцевые поверхности — южные полюсы (S).

подковообразного 3: У подковообразного магнита силовые линии направлены от левого полюса к правому. Это означает, что линии выходят из левого полюса и входят в правый. Следовательно, левый полюс магнита является северным (N), а правый — южным (S).

Ответ: левый полюс — северный (N), правый полюс — южный (S).
