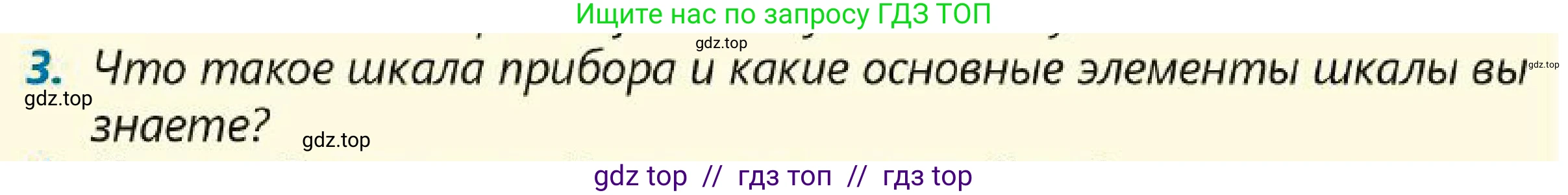

3. Что такое шкала прибора и какие основные элементы шкалы вы знаете?

Шкала прибора — это упорядоченная совокупность отметок (штрихов) и связанных с ними чисел, являющаяся частью измерительного прибора и предназначенная для определения (отсчёта) значения измеряемой физической величины. По положению указателя (стрелки, светового пятна, уровня жидкости и т. д.) относительно штрихов шкалы производится считывание показаний.

Основные элементы шкалы, которые необходимо знать:

• Штрихи — это отметки (линии), нанесённые на поверхность шкалы. Для удобства считывания они могут различаться по длине и толщине.

• Деление — это промежуток на шкале между двумя соседними штрихами.

• Оцифрованные штрихи — это штрихи, возле которых стоят числа, указывающие значение измеряемой величины в данной точке шкалы.

• Цена деления (Ц) — это значение физической величины, соответствующее одному наименьшему делению шкалы. Это одна из самых важных характеристик прибора, так как она определяет точность считывания показаний. Чтобы определить цену деления, необходимо найти два ближайших оцифрованных штриха, вычесть из большего значения меньшее и разделить полученную разность на количество делений между этими штрихами. Формула для расчёта: $Ц = \frac{A - B}{N}$, где $A$ и $B$ — значения двух соседних оцифрованных штрихов ($A > B$), а $N$ — число делений между ними.

• Пределы измерения — это наименьшее и наибольшее значения величины, которые можно измерить с помощью данного прибора. Их называют нижним и верхним пределом измерения соответственно. Эти значения определяют диапазон измерений прибора.

Ответ: Шкала прибора — это система отметок (штрихов) и чисел на измерительном приборе, служащая для определения значения измеряемой величины. Основные элементы шкалы: штрихи, деления, оцифрованные штрихи, цена деления и пределы измерения.
