Номер 2, страница 122, часть 1 - гдз по физике 8 класс учебник Белага, Воронцова

Часть 1. Глава 3. Тепловые двигатели. Параграф 30. Паровая турбина. Вопросы и задания - номер 2, страница 122.

Условие.

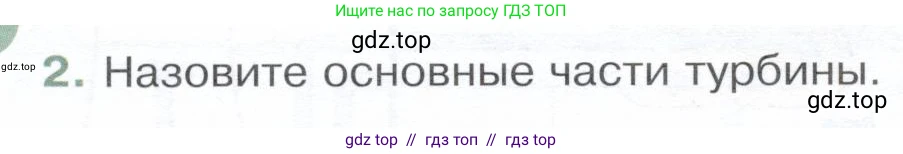

2. Назовите основные части турбины.

Решение.

Турбина представляет собой роторный двигатель, который преобразует кинетическую и/или потенциальную энергию рабочего тела (например, пара, газа, воды) в механическую работу. Конструкция турбины может сильно различаться в зависимости от ее типа и назначения, однако можно выделить несколько общих основных частей, которые присутствуют в большинстве турбин.

• Ротор – это вращающаяся часть турбины. Он состоит из вала, на котором закреплены диски с рабочими лопатками. Ротор воспринимает энергию потока рабочего тела и преобразует её в крутящий момент на валу, который затем передается на приводимый механизм (например, электрогенератор).

• Статор – это неподвижная часть турбины. Он включает в себя корпус и установленные в нем направляющие (сопловые) аппараты. Основная задача статора – формировать и направлять поток рабочего тела на рабочие лопатки ротора под нужным углом и с необходимой скоростью.

• Рабочие лопатки – профилированные элементы, закрепленные по окружности на дисках или барабане ротора. Они непосредственно взаимодействуют с потоком рабочего тела, преобразуя его энергию в силу, которая вращает ротор.

• Сопловые (направляющие) лопатки – неподвижные лопатки, закрепленные в корпусе статора. Они образуют каналы (сопла), в которых происходит расширение рабочего тела, в результате чего его скорость возрастает. Эти лопатки направляют ускоренный поток на рабочие лопатки следующей ступени.

• Корпус – внешняя силовая оболочка турбины, которая заключает в себе все внутренние элементы (ротор и статор). Корпус обеспечивает герметичность проточной части, выдерживает высокое давление и температуру рабочего тела и служит для крепления подшипников и других вспомогательных систем.

• Подшипники – опоры, которые поддерживают вал ротора и обеспечивают его свободное вращение с минимальным трением. В турбинах используются опорные подшипники (для восприятия радиальных нагрузок) и упорные подшипники (для восприятия осевых усилий, действующих на ротор).

• Система уплотнений – комплекс устройств, предназначенных для минимизации утечек рабочего тела через зазоры между вращающимися и неподвижными частями (например, между валом и корпусом). Чаще всего применяются лабиринтовые уплотнения.

Ответ: Основными частями турбины являются: ротор, статор, рабочие лопатки, сопловые (направляющие) лопатки, корпус, подшипники и система уплотнений.
