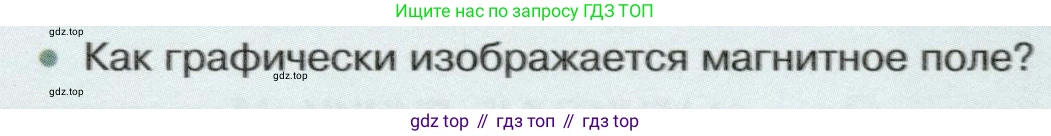

• Как графически изображается магнитное поле?

Решение.

Магнитное поле графически изображается с помощью линий магнитной индукции (также называемых силовыми линиями магнитного поля). Это воображаемые линии, которые наглядно показывают распределение и характеристики магнитного поля в пространстве. Основные принципы такого изображения следующие:

Направление поля
Касательная, проведенная к линии магнитной индукции в любой ее точке, совпадает по направлению с вектором магнитной индукции $\vec{B}$ в этой точке. Направление линий указывается стрелками. По соглашению, вне источника поля (например, постоянного магнита) линии выходят из северного полюса (N) и входят в южный полюс (S).

Величина (интенсивность) поля
Густота линий (то есть, количество линий, проходящих через единицу площади поверхности, перпендикулярной линиям) пропорциональна модулю вектора магнитной индукции. Где поле сильнее – линии расположены гуще, где слабее – реже. В однородном магнитном поле, где вектор $\vec{B}$ постоянен в каждой точке, линии изображаются параллельными и на одинаковом расстоянии друг от друга.

Свойства линий
1. Замкнутость: Линии магнитной индукции всегда замкнуты. Они не имеют ни начала, ни конца. Это является графическим выражением того факта, что в природе не существует магнитных зарядов (монополей). Например, у полосового магнита линии поля продолжаются внутри магнита, замыкаясь от южного полюса к северному.
2. Непересекаемость: Линии магнитной индукции никогда не пересекаются. Если бы они пересеклись, это означало бы, что в точке пересечения вектор магнитной индукции имел бы два различных направления одновременно, что физически невозможно.

Таким образом, картина линий магнитной индукции является полным графическим описанием магнитного поля, позволяющим судить как о его направлении, так и о его величине в различных точках пространства.

Ответ: Магнитное поле графически изображается с помощью замкнутых линий магнитной индукции (силовых линий). Направление касательной к такой линии в любой точке совпадает с направлением вектора магнитной индукции $\vec{B}$, а густота расположения линий характеризует модуль (величину) магнитного поля: чем гуще линии, тем поле сильнее.
