Номер 2, страница 107, часть 2 - гдз по физике 8 класс учебник Белага, Воронцова

Часть 2. Глава 7. Магнитное поле. Параграф 72. Постоянные магниты. Повторим изученное - номер 2, страница 107.

Условие.

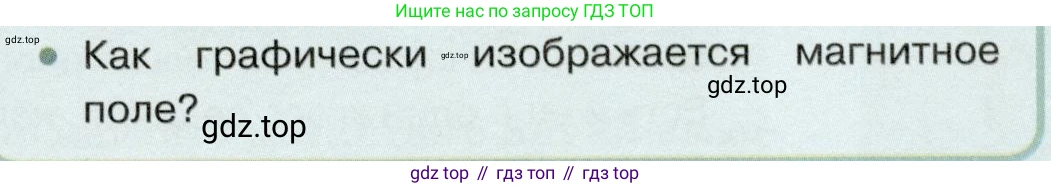

• Как графически изображается магнитное поле?

Решение.

Как графически изображается магнитное поле?

Магнитное поле графически изображают с помощью линий магнитной индукции, также называемых силовыми линиями магнитного поля. Это воображаемые линии, которые позволяют наглядно представить распределение и направление магнитного поля в пространстве. У этих линий есть несколько ключевых свойств.

Направление. Касательная, проведенная к силовой линии в любой ее точке, совпадает по направлению с вектором магнитной индукции $\vec{B}$ в этой точке. Направление самих линий принято указывать стрелками.

Величина (модуль). Густота расположения линий характеризует интенсивность (силу) магнитного поля. В тех областях, где линии расположены гуще, магнитное поле сильнее. Там, где линии реже, поле слабее. В случае однородного магнитного поля, где вектор $\vec{B}$ одинаков во всех точках, линии изображаются параллельными и на равном расстоянии друг от друга.

Замкнутость. Линии магнитной индукции всегда являются замкнутыми кривыми. Они не имеют ни начала, ни конца. Это фундаментальное свойство вихревого характера магнитного поля, связанное с отсутствием в природе магнитных зарядов (монополей). Например, у постоянного магнита линии выходят из северного полюса (N), входят в южный (S) во внешнем пространстве, а внутри магнита замыкаются, идя от южного полюса к северному.

Непересекаемость. Силовые линии магнитного поля никогда не пересекаются, так как в каждой точке пространства вектор магнитной индукции может иметь только одно определенное направление.

Для изображения векторов, перпендикулярных плоскости рисунка, используются условные обозначения:
- Символ ⊙ (точка в круге) означает, что вектор направлен перпендикулярно плоскости чертежа на наблюдателя («к нам»).
- Символ ⊗ (крест в круге) означает, что вектор направлен перпендикулярно плоскости чертежа от наблюдателя («от нас»).

Ответ: Магнитное поле графически изображается с помощью замкнутых линий магнитной индукции (силовых линий). Направление касательной к линии в каждой точке совпадает с направлением вектора магнитной индукции $\vec{B}$, а густота линий характеризует его величину (чем гуще линии, тем сильнее поле). По соглашению, вне источника поля линии направлены от северного полюса (N) к южному (S) и никогда не пересекаются.
